Creación de mallas
Las herramientas del panel Diseño > Malla > Crear sirven para insertar cuerpos de malla y para triangular cuerpos sólidos en Fusion.
Puede utilizar las siguientes herramientas para crear cuerpos de malla:
- Insertar malla
- Triangulación
- Crear boceto de sección de malla

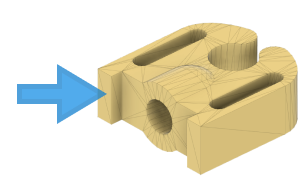

Insertar malla
La herramienta Insertar malla inserta un archivo existente STL, OBJ o 3MF como un cuerpo de malla en el componente activo de un diseño.
Seleccione un archivo para insertarlo. El contenido del archivo se muestra como un cuerpo de malla en el lienzo y en la carpeta Cuerpos del Navegador del componente activo.

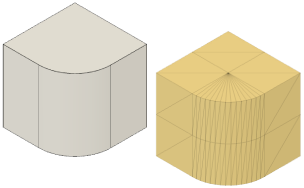

Triangular
La herramienta Triangular convierte un cuerpo sólido o de superficie ya existente en un cuerpo de malla y crea automáticamente grupos de caras.
Seleccione el cuerpo sólido o de superficie que desea triangular y, a continuación, ajuste los parámetros de refinamiento de la malla para convertir el cuerpo en un cuerpo de malla.
Crear boceto de sección de malla
La herramienta Crear boceto de sección de malla crea un boceto que contiene una línea de sección en la que un plano interseca un cuerpo de malla. Puede utilizar esta herramienta para aplicar ingeniería inversa a los cuerpos de malla.
Seleccione un cuerpo de malla, un plano y, a continuación, ajuste la ubicación de la línea de sección. Edite el dibujo y utilice la herramienta Ajustar curvas a la sección de malla para crear la geometría del boceto que coincida con la línea de sección.
Repita el proceso para crear varios bocetos de sección que se puedan utilizar para volver a crear el diseño como un cuerpo sólido o de superficie.
