Recortar o dividir un cuerpo de malla con un plano

Utilice la herramienta Corte de plano para recortar o dividir un cuerpo de malla con un plano en Fusion.

1. En el espacio de trabajo Diseño, en la pestaña Malla, seleccione Modificar > Corte de plano .

   Se abre el cuadro de diálogo Corte de plano.

2. En el lienzo, seleccione un cuerpo de malla.

3. Seleccione un plano o una cara plana para usar como Plano de corte.

4. Ajustar la ubicación y la orientación del plano:

   • En el lienzo, arrastre los controladores de manipulación de la distancia, el plano o la rotación para mover el plano.
   • En el cuadro de diálogo, especifique los valores de X, Y y Z Distancia y Ángulo.

5. En el cuadro de diálogo, seleccione el Tipo de corte:

   • Recortar: divide las caras de malla a lo largo del plano de corte y después elimina un lado del cuerpo de malla.
     • Haga clic en el icono Invertir para voltear el lado del cuerpo de malla que se va a eliminar.
   • Dividir cuerpo: divide las caras de malla a lo largo del plano de corte y después separa el cuerpo en dos cuerpos de malla.
   • Dividir caras: divide las caras de malla a lo largo del plano de corte y mantiene un único cuerpo de malla.

6. Para los tipos de corte Recortar o Dividir cuerpo, seleccione un Tipo de relleno:

   • Sin relleno: no añade caras de malla para cerrar el cuerpo.
   • Uniforme: añade un conjunto uniforme de caras de malla para cerrar el cuerpo.
   • Mínimo: añade un número mínimo de caras de malla para cerrar el cuerpo.

7. Haga clic en Aceptar.

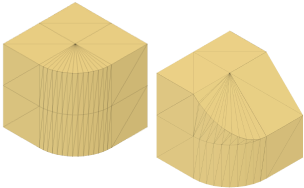

Los cuerpos de malla que se han recortado o dividido se muestran en el lienzo. Se muestra una operación Corte de plano en la Secuencia temporal.

Sugerencias

• Utilice el Corte de plano para cortar un cuerpo de malla a lo largo de un plano y cortar y quitar un lado del cuerpo, dividir el cuerpo de malla en dos cuerpos independientes o segmentar las caras de malla pero dejar el cuerpo de malla entero.
• Configure el Tipo de relleno para dejar una malla abierta o cerrar el cuerpo de malla después de cortarlo. Puede rellenar los huecos que deje el plano de corte con caras de malla uniformes o con un relleno mínimo.
• Haga clic con el botón derecho en la operación de la Secuencia temporal y seleccione Editar operación para editar y configurar los parámetros.
