Crear un ángulo de desmoldeo

Aprenda a utilizar la herramienta Ángulo de desmoldeo para aplicar un ángulo de desmoldeo de línea de partición o fijo para girar caras en un cuerpo sólido en Fusion.

1. En el espacio de trabajo Diseño, en la ficha Sólido, seleccione Modificar > Ángulo de desmoldeo.

   Se abre el cuadro de diálogo Ángulo de desmoldeo.

2. En el cuadro de diálogo, seleccione el Tipo de ángulo de desmoldeo:

   • Plano fijo: crea un ángulo de desmoldeo a partir de un plano fijo.

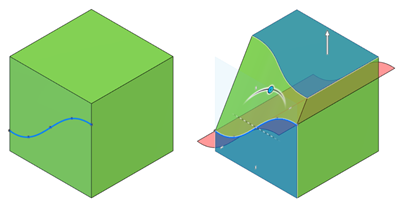

   • Línea de partición: crea un ángulo de desmoldeo a lo largo de una línea de partición.

3. Seleccione un plano o una cara para definir la Dirección de desmoldeo.

   Para cambiar la dirección de desmoldeo, haga clic en el manipulador de dirección de desmoldeo del lienzo.

4. Seleccione las caras que desee desmoldear.

5. En el tipo de ángulo de desmoldeo de Plano fijo, seleccione Lados del ángulo de desmoldeo:

   • Un lado: aplique el ángulo de desmoldeo a un lado.
   • Dos lados: aplique el ángulo de desmoldeo a los dos lados en ángulos diferentes.
   • Simétrico: aplique el ángulo de desmoldeo a los dos lados con el mismo ángulo.

6. En el tipo de ángulo de desmoldeo de Línea de partición, seleccione un plano, una cara, una arista o una curva de boceto en el cuerpo sólido para utilizarlo como Herramienta de partición.

7. En el tipo de ángulo de desmoldeo de Línea de partición, seleccione el Tipo de línea de partición y ajuste los parámetros asociados:

   • Corregir línea de partición: corrige la línea de partición in situ.
     • Seleccione los Lados del ángulo de desmoldeo:
       • Un lado: aplique el ángulo de desmoldeo a un lado.
       • Dos lados: aplique el ángulo de desmoldeo a los dos lados en ángulos diferentes.
       • Simétrico: aplique el ángulo de desmoldeo a los dos lados con el mismo ángulo.
   • Desplazar línea de partición: desplaza la línea de partición para aplicar el ángulo de desmoldeo.
     • Seleccione la Dirección:
       • Ángulo por encima: mantenga el ángulo por encima de la línea de partición.
       • Ángulo por debajo: mantenga el ángulo por debajo de la línea de partición.
       • Ambos: mantenga el ángulo en ambos lados de la línea de partición.
     • Aristas fijas: seleccione aristas para evitar la deformación cuando se desplaza la línea de partición.

8. Ajuste el Ángulo de desmoldeo:

   Utilice el controlador del manipulador de ángulo en el lienzo o introduzca un valor exacto.

9. Haga clic en Aceptar.

El ángulo de desmoldeo se muestra en el cuerpo sólido del lienzo.

Sugerencias

• Mantenga pulsada la tecla Ctrl (Windows) o Command (MacOS) para modificar el conjunto de selección una vez que la vista preliminar de herramientas de chaflán se muestre en el cuerpo del lienzo.
• Puede desactivar la opción Cadena tangente si no desea incluir geometría conectada tangencialmente al seleccionar caras.
