Insertar componente McMaster-Carr
Descubra cómo acceder a los componentes McMaster-Carr e insertar un archivo CAD 3D de la biblioteca de McMaster-Carr en su diseño de Fusion.
En la barra de herramientas, haga clic en Insertar > Insertar componente McMaster-Carr
.Haga clic en Aceptar cuando aparezca la Nota.

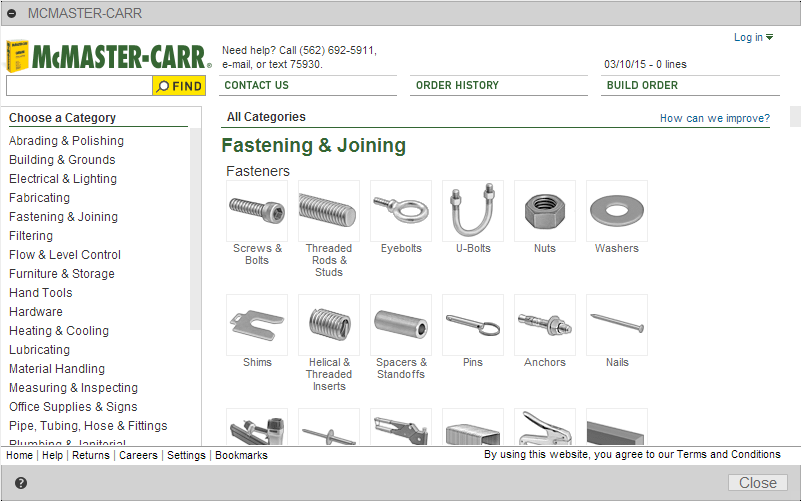

El sitio web de McMaster-Carr se abre directamente en Fusion.
Navegue por el catálogo para buscar un componente.
El icono de CAD de la página del componente indica si están disponibles los dibujos técnicos o los modelos 3D.
Haga clic en un número de pieza para acceder al modelo 3D.

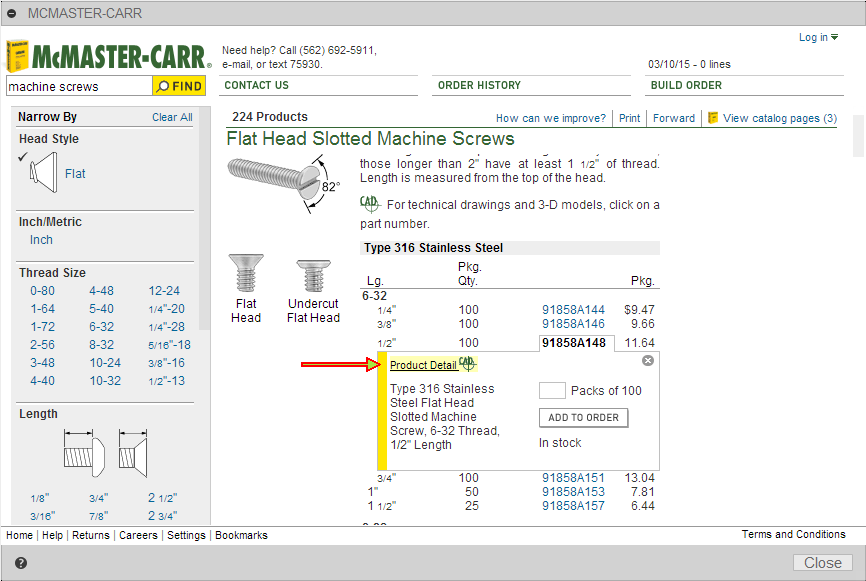

Haga clic en Detalles del producto.

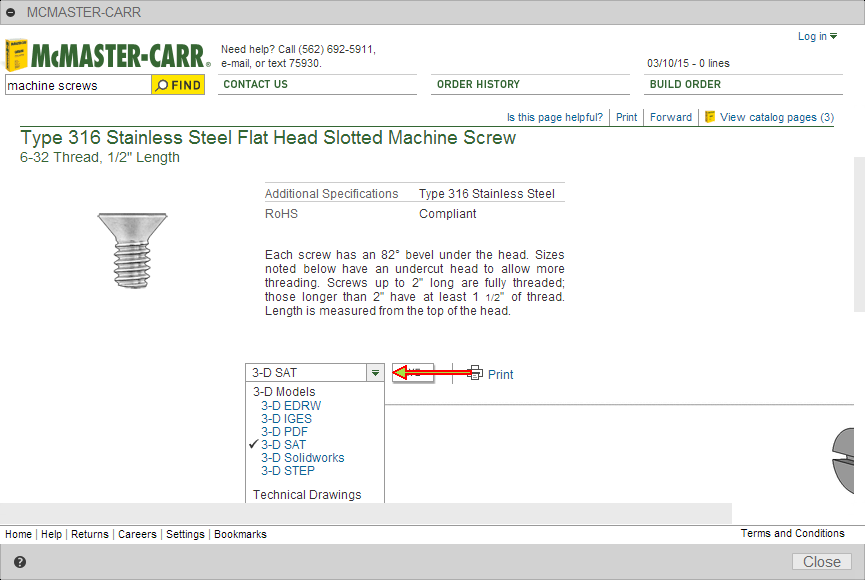

En la lista desplegable, seleccione un formato 3D.
Nota: solo se admiten los formatos SAT y STEP 3D.

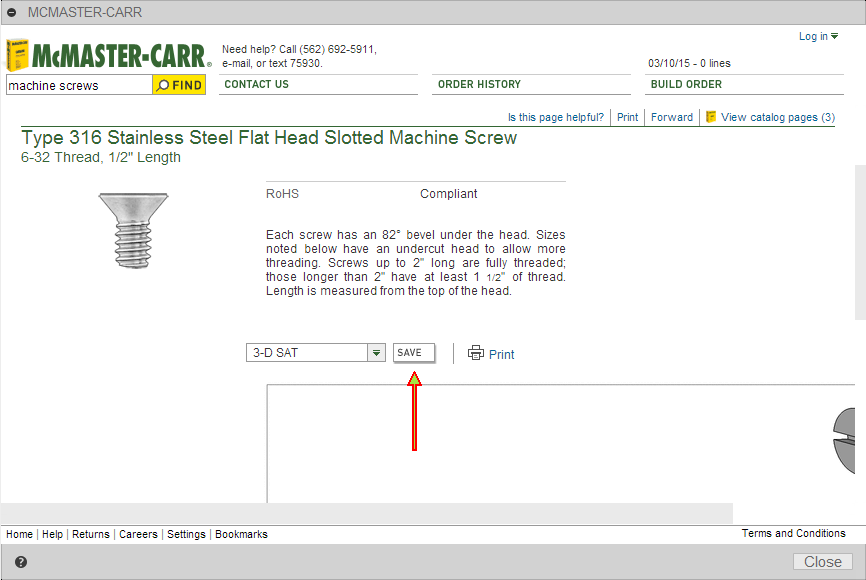

Haga clic en Guardar.
El componente seleccionado se inserta en el diseño actual.
Sugerencia
- Haga clic con el botón derecho en el componente en el navegador y seleccione Propiedades para editar el nombre de la pieza, el número de pieza y la descripción.
Vídeo
Acceso a McMaster-Carr dentro de Fusion
