Crear un chaflán

Aprenda a utilizar la herramienta Chaflán para biselar aristas en un cuerpo sólido en Fusion.

1. Haga clic en Diseño > Sólido > Modificar > Chaflán .

   Se abre el cuadro de diálogo Chaflán.

2. En el lienzo, seleccione las aristas, las caras o las operaciones que desee achaflanar.

   El conjunto de selección se muestra como una fila en el cuadro de selección.

3. En el cuadro de diálogo, seleccione el Tipo de chaflán:

   • Distancia igual: bisela aristas basándose en una distancia igual a cada lado.
   • Dos distancias: bisela aristas en función de una distancia diferente a cada lado.
   • Distancia y ángulo: bisela aristas basándose en una única distancia y un ángulo.

4. Ajuste los valores de Distancia o Ángulo del chaflán:

   • En el lienzo, arrastre los controladores de los manipuladores de distancia o ángulo.

   • En el cuadro de diálogo, en la fila del cuadro de selección, especifique los valores de distancia o ángulo.

     Sugerencia: Mantenga pulsada la tecla Ctrl (Windows) o Command (MacOS) para modificar el conjunto de selección después de ajustar los valores de Distancia o Ángulo.

5. Si lo desea, para el tipo de chaflán Dos distancias, haga clic en Voltear para voltear el primer y el segundo lado.

6. Seleccione un Tipo de esquina:

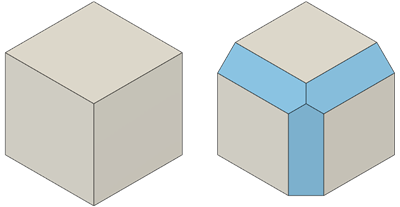

   • Chaflán: crea un chaflán para unir aristas biseladas en la esquina.
   • Biselado: fusiona aristas biseladas en un punto de esquina biselada.

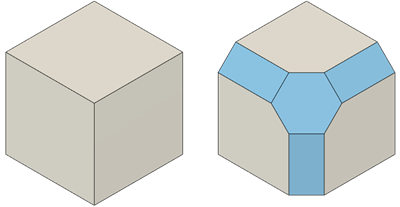

   • Fundido: fusiona aristas biseladas en caras adyacentes.

7. Si lo desea, en la tabla, haga clic en el icono + para añadir un conjunto de selección a la lista. Repita los pasos 2 a 6 para crear empalmes con parámetros diferentes a los del primer conjunto de selección.

8. Haga clic en Aceptar.

Los chaflanes se muestran en el cuerpo sólido del lienzo.

Sugerencias

• Mantenga pulsada la tecla Ctrl (Windows) o Command (MacOS) para modificar el conjunto de selección una vez que la vista preliminar de herramientas de chaflán se muestre en el cuerpo del lienzo.

• Utilice Cadena tangente para controlar dinámicamente los conjuntos de selección.

  • Si comienza con un cuerpo y una sola operación Empalme como esta:



  • Con la opción Cadena tangente desactivada, se selecciona una sola arista cada vez, con el siguiente resultado de Chaflán:



  • Con la opción Cadena tangente activada, se seleccionan aristas conectadas tangencialmente, con el siguiente resultado de Chaflán:



  • Si recupera la Secuencia temporal y añade aristas adicionales a la operación Empalme anterior:



  • Cuando se vuelve a ejecutar la operación Chaflán posterior, el conjunto de selección se actualiza para incluir las aristas conectadas tangencialmente nuevas, con el siguiente resultado de Chaflán:



• Desactive Cadena tangente para excluir las aristas conectadas tangencialmente cuando seleccione aristas.
