La herramienta Insertar fiador permite insertar un fiador deseado en el diseño en el modo de modelado paramétrico en Fusion.

Sólido > Insertar > Insertar fiador

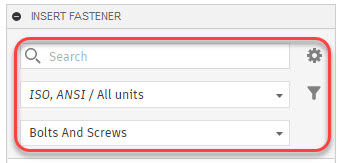

Barra de búsqueda

Permite buscar elementos como "Tornillo de cabeza redondeada hueca" o incluso "SHCS" para filtrar el contenido y mostrar únicamente fiadores con esos criterios.

Filtros:

Existen filtros persistentes para las normas (ANSI, DIN, ISO…) y los tipos de unidades (sistema métrico o imperial). Esto le permite definir un filtro que se mantendrá cada vez que se inicie la herramienta con un segundo conjunto de filtros para filtrar elementos como el tipo de cabezal, el tipo de rosca, el tamaño y mucho más.

Exploración

Puede navegar por las carpetas para explorar los distintos contenidos. Durante la exploración, también puede activar los filtros para buscar solo el fiador correcto.

Los fiadores se organizan en las siguientes carpetas:

• Pernos y tornillos
• Tuercas
• Remaches
• Arandelas

El cuadro de diálogoInsertar fiador se divide en dos fichas:

• Operación
• Opciones

Operación

Parámetros

Acepte o ajuste los siguientes parámetros.

Posición

Seleccione una arista circular, una cara cónica o cilíndrica, un punto de boceto o un fiador existente.

Seleccionar similares

La casilla de verificación Seleccionar similares está activada por defecto, lo que permite insertar fiadores a la vez en todos los agujeros idénticos de la cara seleccionada. Desactive la casilla para seleccionar los agujeros de la cara seleccionada individualmente.

Volteo

El botón Voltear permite invertir la dirección de la unión al colocar fiadores en un punto de boceto.

Tamaño nominal

Seleccione un tamaño para aplicar al fiador.

Añadir tamaño

Permite añadir nuevos tamaños a estándares existentes para crear fiadores no estándar.

Longitud nominal

Seleccione una longitud para aplicar al fiador.

Añadir longitud

Permite añadir nuevas longitudes a normas existentes para crear fiadores no estándar.

Material

Seleccione un material para aplicar al fiador.

Finalizar

Seleccione un acabado de superficie para aplicar al fiador.

Número de pieza

Especifica un número de pieza del fiador.

Descripción

Especifica una descripción del fiador.

Crear y continuar

Haga clic para continuar insertando fiadores.

Propiedades (solo lectura)

Las Propiedades, como Diámetro de la cabeza, Altura de la cabeza, Longitud de rosca, Designación, Tipo y otras son de solo lectura y difieren de un fiador a otro.

Opciones

Espacio libre de tuerca

• Separación de rosca
• Diámetro

Espacio libre de rosca

• Separación de rosca
• Diámetro

Modificar fiador

Permite modificar fiadores no estándar que ha creado.

Suprimir fiador

Permite suprimir fiadores no estándar que ha creado.
