En el cuadro de diálogo Patrón, puede duplicar caras, cuerpos, operaciones o componentes de un diseño y distribuirlos mediante Patrón rectangular, Patrón circular o Patrón sobre ruta para crear diferentes diseños de patrón.

Crear > Patrón > Patrón rectangular

Crear > Patrón > Patrón circular

Crear > Patrón > Patrón sobre ruta

Tipo de patrón

Seleccione un patrón Tipo.

• Patrón rectangular: duplica caras, cuerpos, operaciones o componentes en un diseño y los distribuye a lo largo de ejes lineales en filas y columnas para crear un patrón rectangular.
• Patrón circular: duplica caras, cuerpos, operaciones o componentes en un diseño y los distribuye alrededor de un eje lineal para crear un patrón circular.
• Patrón sobre ruta: duplica caras, cuerpos, operaciones o componentes en un diseño y los distribuye para crear un patrón a lo largo de una ruta específica.

Tipo de objeto

Seleccione el tipo de objeto para el patrón.

• Caras: duplica caras en cuerpos sólidos o de superficie y las distribuye según la configuración del patrón.
• Cuerpos: duplica cuerpos sólidos o de superficie y los distribuye según la configuración del patrón.
• Operaciones: duplica operaciones en la secuencia temporal y las distribuye según la configuración del patrón.
• Componentes: duplica componentes en un ensamblaje y los distribuye según la configuración del patrón.

Objetos

Seleccione los objetos para el patrón.

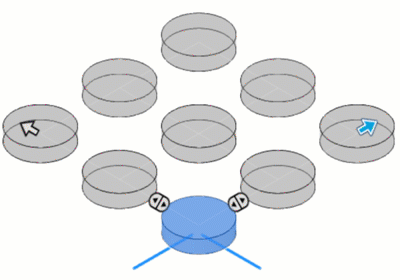

Supresión

Active esta opción para mostrar una casilla de verificación de supresión sobre cada ejemplar de patrón en el lienzo. Desactive los ejemplares para eliminarlos del patrón.

Cantidad

Especifique el número de ejemplares de patrón que se crearán a lo largo o alrededor de un eje o una ruta.

Tipo de cálculo (solo disponible cuando Tipo de objeto se establece en Elementos)

• Optimizado: crea copias idénticas mediante la creación de patrones de caras de la operación. (El más rápido)
• Idéntica: crea copias idénticas replicando los resultados de las operaciones originales. Utilice esta opción cuando no sea posible Optimizar.
• Ajustar: crea copias potencialmente diferentes mediante la creación del patrón de operaciones y el cálculo de extensiones o terminaciones de cada instancia individualmente. (El más lento)

Opciones de tipo de patrón rectangular

Ejes

Seleccione uno o más objetos lineales para definir los ejes a lo largo de los cuales se distribuirán los ejemplares del patrón.

Distribución

• Extensión: distribuye los ejemplares de patrón de forma uniforme a lo largo de toda la extensión del valor de distancia que especifique.
• Espaciado: distribuye los ejemplares de patrón de modo que se espacien según el valor de distancia especificado.

Distancia

• Distribución > Extensión: especifique el valor de distancia para la extensión completa del patrón a lo largo de este eje.
• Distribución > Espaciado: especifique el valor de distancia entre cada ejemplar de patrón a lo largo de este eje.

Dirección

• Una dirección: distribuye los ejemplares de patrón en una dirección desde el objeto de origen a lo largo del eje o la ruta seleccionados.
• Simétrico: distribuye los ejemplares de patrón simétricamente en dos direcciones desde el objeto de origen a lo largo del eje o la ruta seleccionados.

Opciones de tipo de patrón circular

Eje

Seleccione un objeto lineal o circular para definir el eje alrededor del cual se distribuirán los ejemplares de patrón.

Distribución

• Completo: distribuye ejemplares de patrón 360 grados alrededor del eje.
• Parcial: distribuye los ejemplares de patrón en una dirección desde el objeto de origen alrededor del eje hasta un valor de ángulo especificado.
• Simétrica: distribuye los ejemplares de patrón simétricamente en dos direcciones desde el objeto de origen alrededor del eje hasta un valor de ángulo especificado.

Opciones de Patrón sobre ruta

Ruta

Seleccione un objeto para definir la ruta a lo largo de la cual se distribuirán los ejemplares de patrón.

Distancia

• Distribución > Extensión: especifique el valor de distancia para la extensión completa del patrón a lo largo de este eje.
• Distribución > Espaciado: especifique el valor de distancia entre cada ejemplar de patrón a lo largo de este eje.

Punto inicial

Especifica el valor de porcentaje para desfasar el primer ejemplar de patrón desde el punto inicial. Arrastre el punto inicial a lo largo de la ruta para cambiar su posición.

Distribución

• Extensión: distribuye los ejemplares de patrón de forma uniforme a lo largo de toda la extensión del valor de distancia que especifique.
• Espaciado: distribuye los ejemplares de patrón de modo que se espacien según el valor de distancia especificado.

Dirección

• Una dirección: distribuye los ejemplares de patrón en una dirección desde el objeto de origen a lo largo del eje o la ruta seleccionados.
• Simétrico: distribuye los ejemplares de patrón simétricamente en dos direcciones desde el objeto de origen a lo largo del eje o la ruta seleccionados.

Orientación

• Idéntico: orienta todos los ejemplares de patrón para que coincidan con el objeto de origen.
• Dirección de ruta: orienta cada ejemplar de patrón en relación con su posición a lo largo de la ruta.
