Simetrías y patrones
Las herramientas Simetría y Patrón permiten crear un conjunto organizado de caras, operaciones, cuerpos o componentes idénticos en Fusion.
Puede utilizar las siguientes herramientas para crear simetrías o patrones de objetos en el diseño:
- Simetría
- Patrón rectangular
- Patrón circular
- Patrón sobre ruta
- Patrón geométrico
Simetría

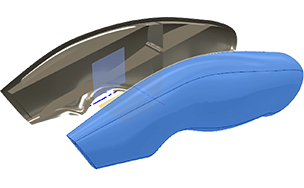

La herramienta Simetría crea una copia de las caras, los cuerpos, las operaciones o los componentes seleccionados de la simetría a través de un plano.
El resultado es una copia idéntica reflejada en el lado opuesto del plano. Si el cuerpo simétrico se interseca con el cuerpo original, puede optar por unirlos en un único cuerpo.
Patrones
Puede especificar:
- La dirección, el eje o la simetría que sigue el patrón
- El tipo de distancia y dirección
- El número de copias creadas en cada dirección
También puede desactivar copias individuales dentro del patrón.
Patrón rectangular

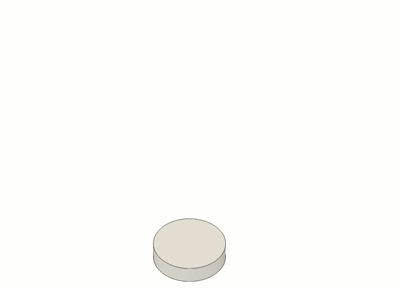

El Patrón rectangular duplica caras, cuerpos, operaciones o componentes en un diseño y los distribuye a lo largo de ejes lineales en filas y columnas para crear un patrón rectangular.
Patrón circular

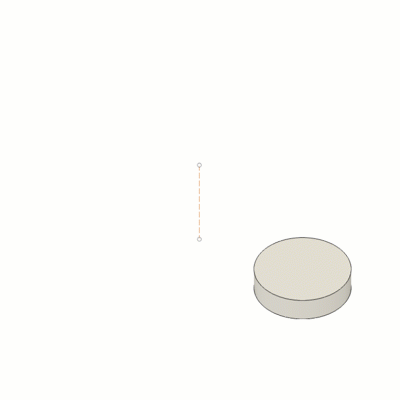

El Patrón circular duplica caras, cuerpos, operaciones o componentes en un diseño y los distribuye alrededor de un eje lineal para crear un patrón circular.
Patrón sobre ruta

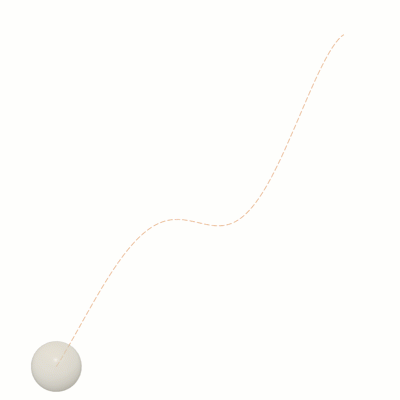

El Patrón sobre ruta duplica caras, cuerpos, operaciones o componentes en un diseño y los distribuye para crear un patrón a lo largo de una ruta específica.
Patrón geométrico
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

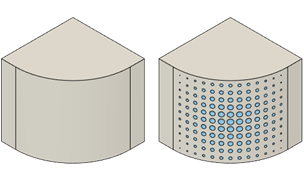

La herramienta Patrón geométrico crea un patrón con degradados de tamaño y distribución a través de una cara de un cuerpo sólido.
Seleccione la cara para el patrón, seleccione un cuerpo sólido como objeto para el patrón y, a continuación, ajuste los parámetros de tamaño y distribución.
