El parámetro Cadena tangente permite controlar dinámicamente los conjuntos de selección mediante la selección de geometría conectada tangencialmente en determinadas herramientas de Fusion.

En herramientas como Empalme y Chaflán, la opción Cadena tangente está activada por defecto, de modo que cuando se seleccionan aristas para empalmar o achaflanar, el conjunto de selección incluye automáticamente aristas conectadas tangencialmente.

Puede desactivar la opción Cadena tangente si no desea incluir aristas conectadas tangencialmente.

Ejemplo de empalme

Si comienza con un cuerpo y una sola operación Empalme como esta:

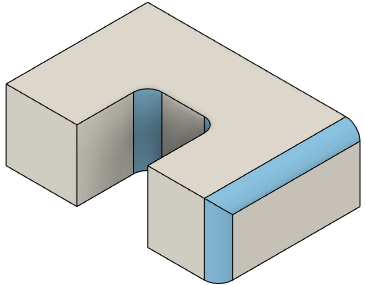

Con la opción Cadena tangente desactivada, se selecciona una sola arista a la vez, con el siguiente resultado de Empalme:

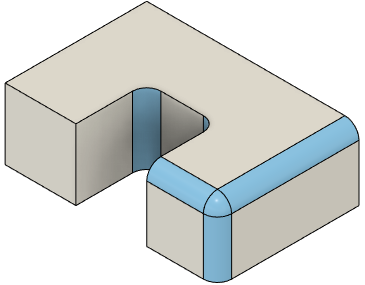

Con la opción Cadena tangente activada, se seleccionan aristas conectadas tangencialmente, con el siguiente resultado de Empalme:

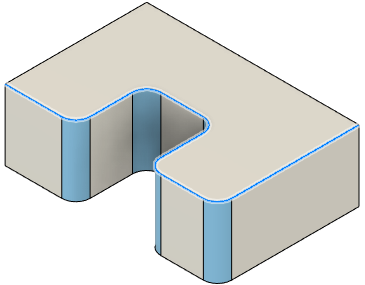

Si recupera la Secuencia temporal y añade aristas adicionales a la operación Empalme anterior:

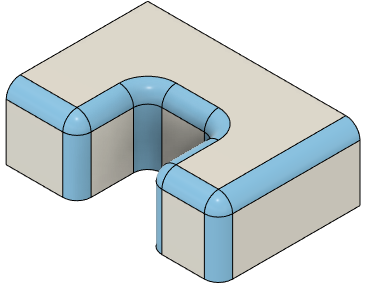

Cuando se vuelve a ejecutar la operación Empalme posterior, el conjunto de selección se actualiza para incluir las aristas conectadas tangencialmente nuevas, con el siguiente resultado de Empalme:

Ejemplo de chaflán

Si comienza con un cuerpo y una sola operación Empalme como esta:

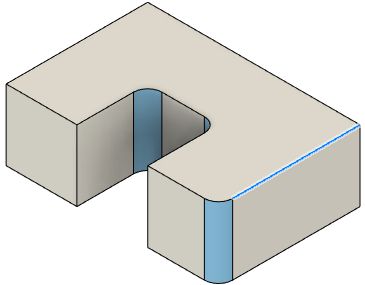

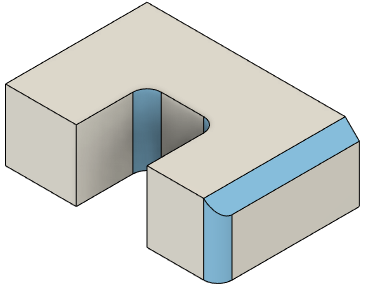

Con la opción Cadena tangente desactivada, se selecciona una sola arista cada vez, con el siguiente resultado de Chaflán:

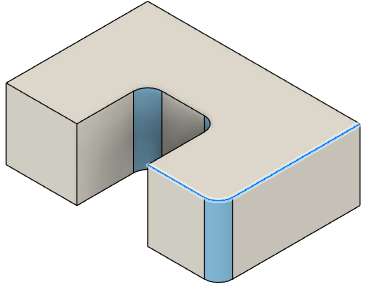

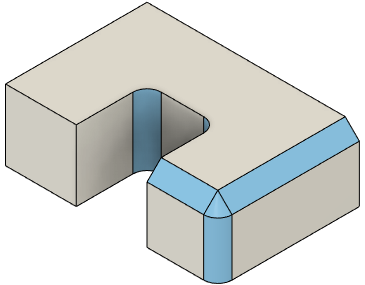

Con la opción Cadena tangente activada, se seleccionan aristas conectadas tangencialmente, con el siguiente resultado de Chaflán:

Si recupera la Secuencia temporal y añade aristas adicionales a la operación Empalme anterior:

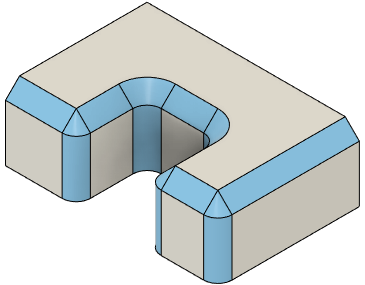

Cuando se vuelve a ejecutar la operación Chaflán posterior, el conjunto de selección se actualiza para incluir las aristas conectadas tangencialmente nuevas, con el siguiente resultado de Chaflán:
