Alisar vértices de un cuerpo de T-Spline

Aprenda a utilizar la herramienta Alisar para alinear vértices de un cuerpo de T-Spline en una sola línea en Fusion.

1. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Alisar .

2. En el cuadro de diálogo de Alisar, seleccione el tipo de Dirección:

   • Ajustar
   • Seleccionar línea: seleccione una línea para alisarla.
   • Seleccionar línea paralela: seleccione una línea paralela para alisarla.
   • Seleccionar dos puntos: seleccione dos puntos para definir una línea que alisar.

3. Seleccione vértices de T-Spline en el cuerpo.

   Nota: Si alisa los controladores de tangencia vinculados, se desvincularán de sus vértices.

4. Opcional: haga clic en Selección de rango para seleccionar todos los vértices entre dos vértices seleccionados en la misma fila.

5. Seleccione el Tipo de alisado en el menú desplegable:

   • Puntos de control

   • Puntos de superficie

     Nota: Ajuste el Modo de visualización para ver el efecto de cada Tipo de alisado más fácilmente. Utilice Visualización de cuadro para Puntos de control y Visualización suave para Puntos de superficie.

6. Haga clic en Aceptar.

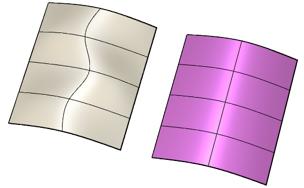

Los vértices alisados se muestran en el cuerpo de T-Spline en el lienzo.
