Insertar una arista en un cuerpo de T-Spline
Aprenda a utilizar la herramienta Insertar arista para añadir una arista a un cuerpo de T-Spline mediante el desfase de las aristas existentes en Fusion.

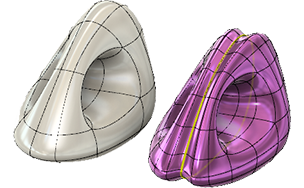

Para insertar una arista en un cuerpo de T-Spline, resalte una arista o un contorno y edite un valor para la ubicación de la nueva arista.
Existen dos opciones para visualizar la superficie:
- Simple. No desplaza la ubicación de ningún punto o arista. Sin embargo, la forma de la superficie puede cambiar.
- Exacta. Mantiene la forma de la superficie mediante la adición de puntos de control o la desviación de puntos de control existentes.
La opción Lado de inserción especifica si la herramienta inserta una arista nueva en un lado o aristas nuevas en ambos lados de la arista original.
Puede insertar aristas en contornos de cara parciales y completos, anillas de arista y contornos de arista.
En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Insertar arista
.Seleccione la arista o el contorno que desea editar.
Una línea verde indica la nueva arista.
Arrastre el manipulador o introduzca un valor para colocar la arista.
El valor se expresa en proporciones de 1, siendo 1 la distancia entre la arista seleccionada y la arista adyacente. Los valores negativos colocan la nueva arista en el lado opuesto de la arista.
Seleccione Único o Ambos en el menú desplegable Lado de inserción para especificar una o dos aristas.
Para crear un contorno completo a partir de la arista, pulse dos veces en la arista.
Para mantener la forma de la superficie, en el menú desplegable Modo de inserción, seleccione Exacto.
Sugerencias
- El modo de inserción simple solo inserta el número de aristas seleccionado, pero la forma del cuerpo puede cambiar para mantener el número de aristas.
- El modo de inserción exacta mantiene la forma del cuerpo, pero añade aristas para mantener esa forma.
- Para minimizar el impacto en el cuerpo existente, utilice una Ubicación de inserción de 0,50 para colocar la arista en el centro de la cara y, a continuación, utilice Editar forma u otras herramientas para mover la arista. En el modo exacto se minimiza el número de caras creadas. En el modo simple se minimiza el cambio en la forma del cuerpo.
