Aplanar un área de un cuerpo de T-Spline

Aprenda a utilizar la herramienta Aplanar para alinear vértices de un cuerpo de T-Spline en un único plano de Fusion.

1. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Aplanar .

2. En el cuadro de diálogo, seleccione un tipo de Dirección:

   • Ajustar: utiliza el plano de ajuste más adecuado. Requiere al menos cuatro vértices por superficie.
   • Seleccionar plano: permite seleccionar un plano en el que aplanar todos los puntos de control. Requiere al menos un vértice por superficie.
   • Seleccionar plano paralelo: permite seleccionar un plano y desplaza los puntos de control a un plano paralelo. Requiere al menos dos vértices por superficie.

3. En el lienzo, seleccione Vértices de T-Spline en un cuerpo para aplanar.

   El cuerpo se aplana en el lienzo.

   Nota: Cuantos más vértices seleccione, más plano será el cuerpo. Si aplana los controladores de tangencia vinculados, se desvincularán de sus vértices.

4. En el cuadro de diálogo, seleccione un Tipo de aplanado:

   • Puntos de control: permite mover los puntos de control.

   • Puntos de superficie: permite mover los puntos de superficie.

     Nota: Ajuste el Modo de visualización para ver el efecto de cada Tipo de alisado más fácilmente. Utilice Visualización de cuadro para Puntos de control y Visualización suave para Puntos de superficie.

5. Haga clic en Aceptar.

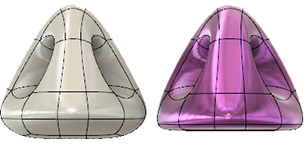

El área aplanada se muestra en el cuerpo de T-Spline en el lienzo.
