Plegar aristas de un cuerpo de T-Spline

Aprenda a utilizar la herramienta Plegar para añadir aristas definidas a un cuerpo de T-Spline en Fusion.

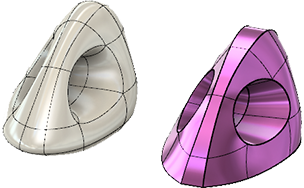

Crear un pliegue nítido

1. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Plegar .
2. Seleccione una arista de T-Spline.
3. Haga clic en Aceptar.

Si la arista plegada se encuentra en un área plana del modelo, es posible que deba desplazarla con Editar forma antes de ver el efecto plegado.

Crear un pliegue suave

1. Opte por una de las posibilidades siguientes:
   • Acerque las aristas adyacentes para crear una transición más nítida entre ellas.
   • Añada un pliegue nítido con la herramienta Plegar. A continuación, convierta el cuerpo de T-Spline en un modelo de superficie o sólido y utilice la herramienta Redondeo para añadir un radio pequeño al pliegue.

Sugerencias

• Las áreas resaltadas en amarillo indican regiones en las que el fundido de Plegar será corto.
• Los vértices solo se pueden plegar en las esquinas exteriores.
• Los vértices solo se pueden desplegar en las esquinas exteriores.
