Aprenda a utilizar la herramienta Puente para conectar dos superficies de T-Spline mediante caras o aristas en Fusion.

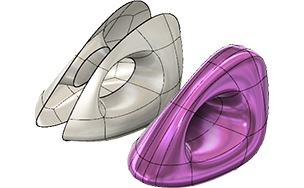

La herramienta Puente permite conectar dos cuerpos de T-Spline (o dos partes del mismo cuerpo de T-Spline) mediante la adición de caras intermedias. También puede crear un túnel a través de un cuerpo de T-Spline.

Crear un puente entre dos cuerpos de T-Spline

1. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Puente .
2. Seleccione una cara inicial (en un cuerpo) y una cara final (en el otro cuerpo).
3. (Opcional) Realice cualquiera de las acciones siguientes:
   • En el cuadro de diálogo Puente, seleccione Vista preliminar para ver el aspecto del puente.
   • Para cambiar la dirección inicial del puente, seleccione Cambiar dirección en el cuadro de diálogo Puente o arrastre las flechas que aparecen en el puente.
   • En el cuadro de diálogo Puente, cambie el número de caras intermedias o aplique la torsión.
4. Haga clic en Aceptar.

Crear un puente curvo entre dos cuerpos de T-Spline

1. Cree un boceto de una curva en cualquier lugar del lienzo.
2. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Puente.
3. Seleccione una cara inicial y una cara final para el puente.
4. En el cuadro de diálogo Puente, seleccione Seguir curva y seleccione la curva del boceto.
5. (Opcional) Realice cualquiera de las acciones siguientes:
   • Seleccione Vista previa en el cuadro de diálogo Puente. Utilice el manipulador para girar la curva que sigue el puente.
   • Seleccione Cambiar dirección en el cuadro de diálogo Puente.
6. Haga clic en Aceptar.

Utilizar un puente para conectar aristas sueltas

1. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Puente.
2. Haga clic en cada una de las aristas sueltas (como las aristas de una separación en un cilindro) para seleccionarlas. Haga doble clic para seleccionar un contorno de arista conectado.
3. Haga clic en Aceptar.

Crear un túnel a través de un cuerpo de T-Spline

1. En el espacio de trabajo Diseño, en el entorno contextual Forma, seleccione Modificar > Puente.
2. Seleccione la cara inicial y la cara final del túnel.
3. Haga clic en Aceptar.

Si crea un puente cerca de la arista de un cuerpo de T-Spline, a veces se queda con algunas caras impares. Experimente con la selección y supresión de estas caras para crear un túnel en arco a través del cuerpo de T-Spline.

Puente con caras impares a la izquierda en la parte inferior

Seleccionar y suprimir caras restantes

Arco resultante a través del cuerpo de T-Spline

Sugerencias

• El número de aristas y caras de cada lado debe ser igual o múltiplo de las demás.
• Aumente el número de caras para añadir más definición a la curva.
• Obtenga una vista preliminar de la opción Puente para verificar la dirección y la forma esperadas.
• El número de aristas en cada lado debe ser igual entre sí o un múltiplo de ellas mismas.
