Curvas cuasiestáticas con la misma velocidad de desplazamiento

A primera vista, las dos curvas que se muestran en la Figura 1 parecen definir diferentes velocidades de desplazamiento. Sin embargo, cuando se utilizan a la vez en el mismo estudio, las curvas definen la misma velocidad de desplazamiento.

Nota: Las curvas que se muestran en este ejemplo se utilizan para demostrar la teoría. En realidad, este desplazamiento prescrito debería definirse en un único paso para minimizar el tiempo de análisis y el tamaño del archivo.

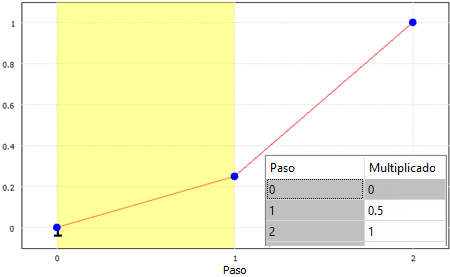

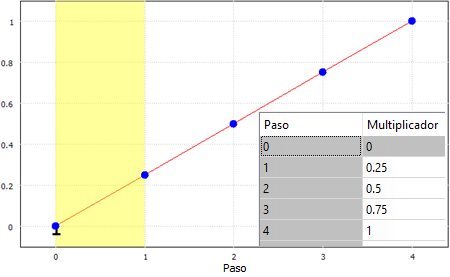

Figura 1(a) Curva de multiplicador de 2 pasos. En realidad, el segundo paso se alarga para coincidir con 1(b)	Figura 1(b) Curva de multiplicador de 4 pasos. Esta curva controla la forma de la curva en 1(a)

En la Figura 1, ambas curvas indican un multiplicador de 0,25 al ir de 0 al paso 1. En el paso 2, la curva de la Figura 1(a) define una transición del multiplicador 0,25 al desplazamiento completo de forma lineal. Mientras tanto, la Figura 1(b) también define una transición lineal del multiplicador 0,25 al desplazamiento completo, pero utiliza más pasos. El resultado es que ambas curvas indican el mismo desplazamiento.

Figura 2 Curvas con distintos pasos que definen la misma velocidad de desplazamiento.
