Actividad 1: Configurar un nuevo análisis de pandeo estructural

En esta actividad, creará un nuevo estudio, Estudio 1 - Pandeo estructural y seleccionará un material para determinar si es lo suficientemente fuerte como para resistir el pandeo bajo carga. La forma desplazada del pandeo se basa en los modos de vibración. Para configurar el estudio:

• Establezca el número de modos de vibración en 3

• Seleccione el sistema de unidades deseado

• Cambie el material del modelo a plástico

  Por defecto, el material del estudio de simulación es el mismo que el material definido en el espacio de trabajo Diseño.

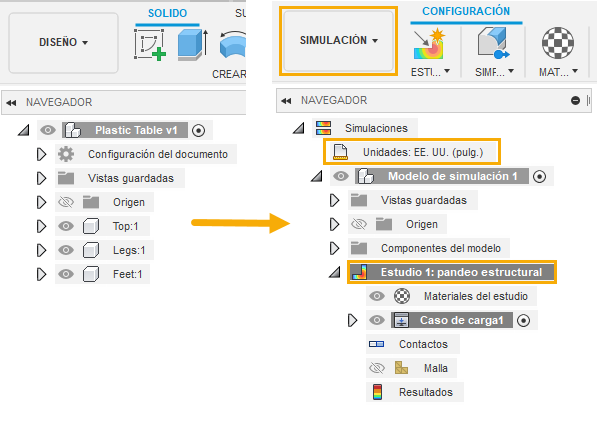

Navegador cuando se importa el modelo por primera vez (izquierda). Navegador después de crear un nuevo estudio de pandeo estructural (derecha).

Requisitos previos

• Fusion se inicia.
• Ubicación del archivo de datos: Muestras > Formación básica > 11-Simulación > Mesa de plástico.

Pasos

1. Abra el modelo de forma inicial, Mesa de plástico, en la dirección Z hacia arriba, desde la carpeta Formación básica del Panel de datos.

   1. Si el Panel de datos no se muestra actualmente, haga clic en Mostrar panel de datos en la parte superior de la pantalla.
   2. El nivel superior (la vista inicial) del Panel de datos se divide en dos subsecciones: TODOS LOS PROYECTOS y MUESTRAS. Desplácese hacia abajo hasta llegar a MUESTRAS.
   3. Haga doble clic en la carpeta Aprendizaje básico para abrirla.
   4. Haga doble clic en la carpeta 11-Simulación para abrirla.
   5. Haga doble clic en el modelo de Mesa de plástico para abrirlo en el lienzo.
   Nota: El modelo de muestra es de solo lectura, por lo que debe guardar una copia en un proyecto personal.

2. Identifique un proyecto personal en el que guardar los modelos de forma inicial.

   1. Haga clic en Archivo > Guardar como.
   2. Introduzca un nombre, como Mesa de plástico, en el campo de nombre.
   3. Expanda el botón de flecha situado junto al campo Ubicación.
   4. Haga clic en un proyecto existente o en Nuevo proyecto para iniciar un nuevo proyecto.

3. Identifique o cree una carpeta en la que guardar los modelos de forma inicial.

   1. Haga doble clic en una carpeta del proyecto para seleccionarla o cree una nueva carpeta.
   2. Para crear una carpeta, haga clic en Nueva carpeta.
   3. Escriba un nombre, como Mesa de plástico para la carpeta.
   4. Pulse Intro.
   5. Haga doble clic en la carpeta para convertirla en la ubicación actual de almacenamiento de archivos.
   6. Haga clic en Guardar.

4. Cree un nuevo estudio de simulación de Pandeo estructural.

   1. Haga clic en el menú desplegable Cambiar espacio de trabajo en el extremo superior izquierdo de la barra de herramientas y seleccione Simulación.


   2. En el cuadro de diálogo Nuevos estudios, seleccione Pandeo estructural.

5. Asegúrese de que el Número de modos es 3. El valor por defecto de 3 suele ser suficiente.

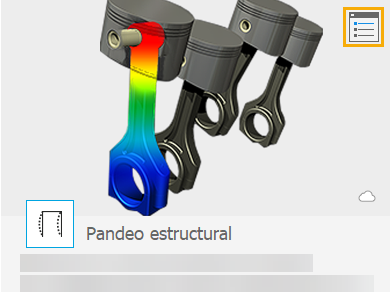

   1. En la esquina superior derecha de la imagen en miniatura grande, haga clic en icono de Configuración para acceder al cuadro de diálogo Configuración.



      La configuración General aparece inicialmente.
   2. En la configuración General, confirme que el Número de modos esté establecido en 3.
   3. Haga clic en Atrás para volver al cuadro de diálogo Nuevo estudio.
   4. En el cuadro de diálogo Nuevo estudio, haga clic en Crear estudio para crear el estudio y cerrar el diálogo.

6. Cambie el sistema de unidades por defecto a EE. UU. (in).

   1. En el navegador, coloque el cursor sobre el Unidades: personalizadas y, a continuación, haga clic en Editar.
   2. En el cuadro de diálogo Configuración de unidades, seleccione EE. UU. (in) en la lista desplegable Conjunto de unidades por defecto.
   3. Haga clic en Aceptar para aceptar el cambio y cerrar el cuadro de diálogo.

7. Cambie el material de la mesa de plástico a Plástico.

   Nota: Los materiales definidos en otro espacio de trabajo en Fusion se aplican automáticamente al espacio de trabajo Simulación. Para un análisis de pandeo estructural, los materiales deben tener propiedades lineales.
   1. Haga clic en (espacio de trabajo Simulación > ficha Configuración > panel Materiales > Materiales del estudio) para abrir el cuadro de diálogo Materiales del estudio.
   2. En el cuadro de diálogo Materiales del estudio, haga clic en Seleccionar todo en la esquina inferior izquierda para seleccionar todos los componentes.
   3. Cambie el valor de Materiales del estudio de uno de los menús desplegables a Plástico.
   4. Haga clic en Aceptar para cerrar el cuadro de diálogo Materiales del estudio.

Resumen de la actividad 1

En esta actividad, ha creado un estudio de simulación de Pandeo estructural para determinar si el plástico es lo suficientemente fuerte como para resistir el pandeo bajo una carga aplicada. Para definir los parámetros del estudio, ha tenido que:

• Establecer el número de modos de vibración en 3
• Seleccionar el sistema de unidades deseado
• Cambiar el material del modelo a plástico.
