1. En el espacio de trabajo Simulación, en la ficha Configuración, haga clic en (panel Resultados > Resultados de simulación) para abrir la ficha Resultados.

Visor de resultados en línea

Estudios que utilizan este visor:

• Tensión estática
• Térmico
• Tensión térmica
• Refrigeración de dispositivos electrónicos
• Simulación de moldeado por inyección

Ver resultados estándar

1. En la barra de herramientas Resultados, en el panel Estudio haga clic en Resultados para mostrar los resultados estándar en el Navegador.

2. En el Navegador (barra lateral izquierda), expanda el nodo Resultados.

3. Seleccione un tipo de resultado para verlo en el lienzo.

   La región gráfica se actualiza para mostrar el tipo de resultados seleccionado.

Ver resultados guiados

Disponible para: Tensión estática (solo Factor de seguridad), Refrigeración de dispositivos electrónicos, Simulación de moldeado por inyección

1. En la barra de herramientas Resultados, en el panel Estudio, haga clic en Resultados guiados para mostrar los resultados guiados en el Navegador.

2. Para estudios con varios resultados guiados, cambie entre las distintas fichas de resultados guiados.



3. Para ver los resultados estándar en su lugar, haga clic en Resultados en la barra de herramientas.



Visor de resultados estándar

Estudios que utilizan este visor:

• Frecuencias modales,
• Pandeo estructural,
• Optimización de formas,
• Tensión estática no lineal,
• Simulación de eventos

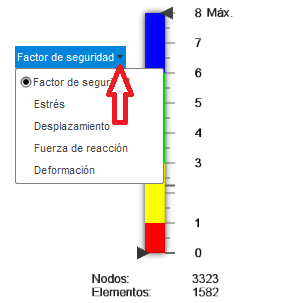

Utilice el Selector de resultados que encontrará en la leyenda para seleccionar y alternar entre los distintos resultados.

La región gráfica se actualiza para mostrar el tipo de resultados seleccionado.
