Resultados de la simulación

El resultado de un solucionador del cálculo de elementos finitos (CEF) es, por lo general, una cantidad considerable de datos no procesados. Es difícil y tedioso interpretar estos datos sin representaciones gráficas. Los gráficos de contorno son visualizaciones gráficas que representan la distribución de las tensiones, la deformación, temperatura y otros resultados con varios colores. Un aspecto clave de un análisis de simulación es interpretar y evaluar bien estos resultados.

En la fase de evaluación de los resultados es donde tiene lugar la reflexión más crítica. Compare los contornos de color y los resultados numéricos con lo que espera ver. Determine si los resultados son coherentes y explíquelos basándose en firmes principios de ingeniería. Si los resultados son diferentes a los que espera, evalúe la configuración del modelo y determine cuál es la causa de la discrepancia.

En algunos estudios, los resultados se ven descargados, mientras que en otros se transmiten desde un visor basado en navegador en línea. Las herramientas para analizar los resultados son ligeramente diferentes en cada caso.

Estudios que utilizan el visor de resultados estándar	Estudios que utilizan el visor de resultados en línea
Frecuencias modales	Tensión estática
Pandeo estructural	Térmico
Optimización de formas	Tensión térmica
Tensión estática no lineal	Refrigeración de dispositivos electrónicos.
Simulación de eventos	Simulación de moldeado por inyección

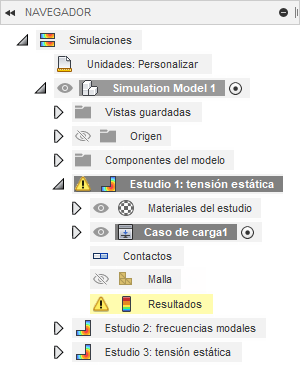

Nota: Si cambia los valores de entrada de la simulación o actualiza el modelo, el color de fondo del nodo de navegador Resultados cambia y se marca con un icono que indica que los resultados no están actualizados. Para obtener resultados que coincidan con el modelo actual y los valores de entrada, vuelva a resolver el análisis.
