Trabajar con Ansys

Si tiene instalado Ansys® Mechanical™ 2021 R1 o posterior, o Ansys® Discovery™ 2021 R1 o posterior en el equipo, puede enviar uno de los estudios de simulación de Fusion que estén resaltados en verde directamente para su posterior análisis.

Si desea crear un archivo de datos de simulación de Fusion que se pueda ejecutar en esos productos Ansys, puede exportar el estudio desde el espacio de trabajo Simulación como un archivo de datos de simulación (.sdz) de Fusion. Después se puede importar el archivo .sdz en los productos Ansys.

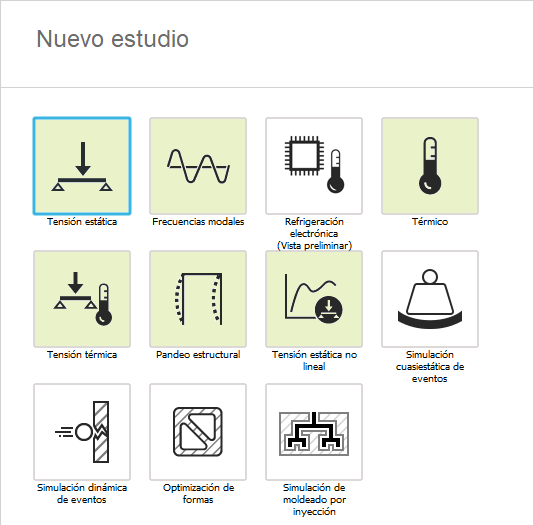

Figura 1: Estudios que se pueden exportar a Ansys

Limitaciones

Los siguientes parámetros de estudio no se importan en Ansys y se deben volver a crear de forma manual al hacer la importación cuando sea necesario:

• Configuración de malla

  • Refinado de malla adaptable y otros parámetros de malla
  • Control de malla local

• Cargas y restricciones

  • Masa del conector de tornillos
  • Carga de la fuente de calor en aristas
  • Momento remoto
  • Conector de cuerpo rígido

• Propiedades del material

  • Cargas de calor internas dependientes de la temperatura
  • El rendimiento de los materiales dependiente de la temperatura y la resistencia máxima a tracción
  • Regla de endurecimiento combinado (isotrópico y cinemático) para materiales no lineales
  • Elastoplasticidad y plasticidad con criterios de resistencia estática de Tresca, Mohr-Coulomb o Drucker-Prager
  • Elasticidad del material no lineal

Más limitaciones de Ansys Discovery

• Las restricciones fijas de aristas y vértices se omiten
• Las cargas de presión hidrostática se crean como cargas con presión cero (con una advertencia)
• Los componentes de aceleración y velocidad de las cargas globales angulares se omiten, con una advertencia
• Las ubicaciones en las que hay contacto de aristas se omiten, con una advertencia
• Las cargas de radiación térmica se omiten, con una advertencia
• Se crean conectores de perno, pero con una advertencia, ya que la ubicación es aproximada y no producirá resultados de simulación válidos
• Solo son compatibles las definiciones de materiales con propiedades constantes y isotrópicas.  Se ignoran (con advertencias) las definiciones de materiales que sean dependientes de la temperatura, no lineales o hiperelásticas
