Crear una región conservada

La herramienta Conservar región permite ocultar determinadas regiones del modelo en el análisis de Optimización de formas.

1. En la ficha Configuración, seleccione (Optimización de formas > Conservar región).
2. Seleccione un componente de geometría (arista o cara). El centro de gravedad de la región conservada se encuentra inicialmente en el lugar en el que se hace clic con el cursor.
3. Seleccione la Forma de contorno adecuada. Fusion rellena inicialmente el campo Forma de contorno en función de la geometría seleccionada.
4. Ajuste el Desfase del centro de gravedad y el Tamaño de contorno según sea necesario. En el caso de un Cuadro, puede ajustar las cotas X, Y y Z de la región conservada. En el caso de un Cilindro, puede ajustar la altura y el radio del cilindro. En una Esfera, puede ajustar el radio.

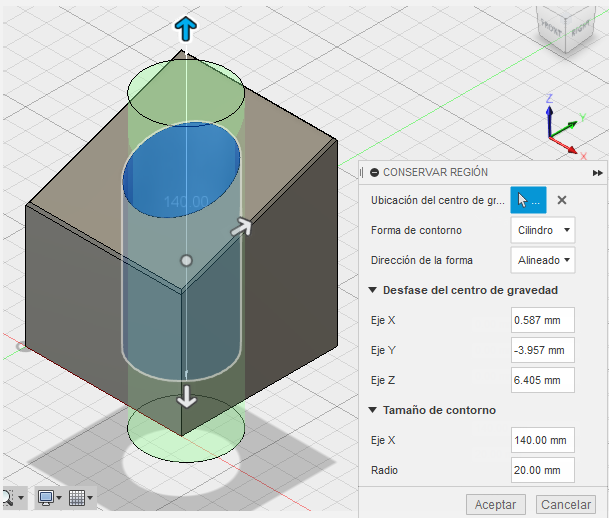

5. Si selecciona un Cilindro en la Forma de contorno, seleccione Eje X, Eje Y, Eje Z o Alineado como Dirección de la forma. Active o desactive la lista de direcciones para comprender cómo varía cada opción la alineación del cilindro.
