Materiales en un estudio de simulación de moldeado por inyección

La selección de materiales es importante para la precisión general de la simulación. Es fundamental representar correctamente las propiedades físicas en el modelo de simulación. Sin embargo, en muchos diseños, la elección de materiales forma parte del proceso de diseño. Puede crear varios estudios basados en el mismo modelo de diseño, pero asignar diferentes materiales a cada estudio.

El comando Materiales del estudio abre la base de datos de materiales, donde puede seleccionar el polímero adecuado para el estudio. El uso final de la pieza puede ayudar a determinar el polímero más adecuado para una aplicación concreta. La base de datos en la que se pueden realizar búsquedas contiene información sobre las propiedades de más de 10 000 tipos y grados de polímeros diferentes.

El polímero utilizado para moldear la pieza es el componente clave del proceso de moldeado por inyección. Las propiedades del material pueden afectar a la precisión de la simulación. Es importante seleccionar un material que se ajuste lo más posible al material real.

Diferentes clases del mismo material pueden tener distintas propiedades y la selección de una clase incorrecta para el estudio afecta a la calidad de los resultados, especialmente en el caso de las características críticas.

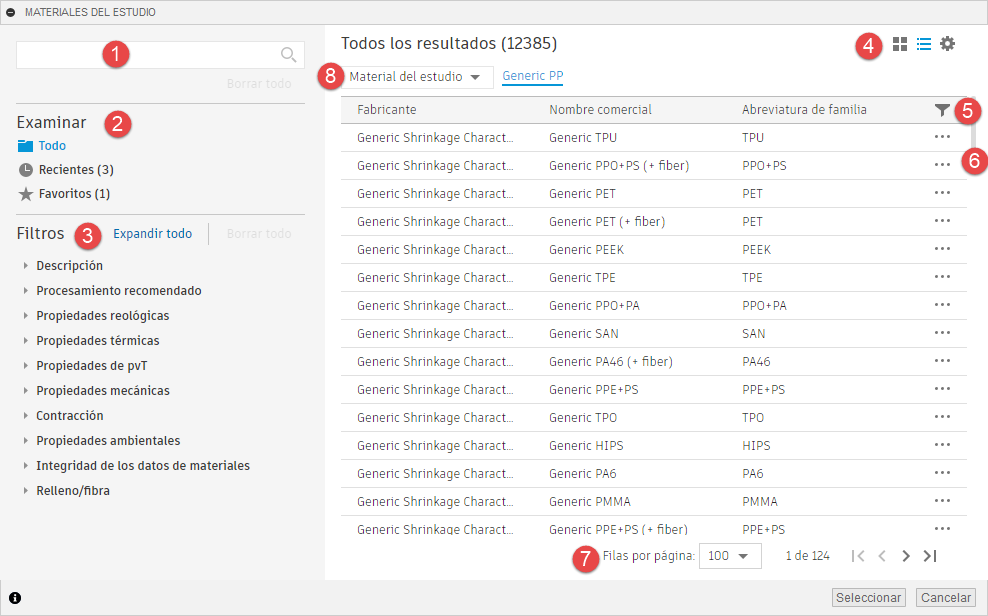

Las herramientas disponibles en el cuadro de diálogo Materiales del estudio.

1. Cuadro de búsqueda: busca materiales mediante uno o varios de los siguientes criterios: Nombre del fabricante, Nombre comercial, Abreviatura de familia o Nombre de familia.
2. Examinar: permite mostrar rápidamente los datos de los materiales seleccionados recientemente o favoritos.
3. Filtros: permite buscar materiales que cumplan requisitos específicos en términos de propiedades o procesamiento.
4. Aquí puede seleccionar la vista de cuadrícula o de lista de materiales y restablecer todos los ajustes, incluidos los filtros, los materiales vistos recientemente y los favoritos.
5. Aquí puede personalizar la lista de columnas por página.
6. En la vista de lista, haga clic en el para abrir el menú desde el que puede ver las propiedades de los materiales, añadirlas a favoritos y establecerlas como materiales por defecto.
7. Aquí puede personalizar la lista de filas por página.
8. Aquí puede alternar entre el material por defecto y el material del estudio.
