Restricción remota en el espacio de trabajo Simulación

Una restricción remota limita el movimiento del modelo desde un punto en el espacio que está lejos del modelo. Puede definir las caras de destino en el modelo, los grados de libertad que se van a fijar y la ubicación del anclaje o punto en el espacio que restringe el movimiento.

Las restricciones remotas son útiles cuando se intenta modelar o simplificar un ensamblaje más complejo. Por ejemplo, puede utilizar una restricción remota para representar una unión con rótula remota sin modelar todo el diseño.

Las restricciones remotas se ofrecen en todos los estudios de simulación mecánica, excepto en la simulación de eventos.

Efectos de fijar diferentes grados de libertad

	(a) Si aplica una restricción remota al extremo de una viga y fija los seis grados de libertad, Ux, Uy, Uz y Rx, Ry y Rz, cuando aplique una carga al otro extremo se comporta como una restricción fija. La restricción remota fija un nodo (considere que es como un cuerpo rígido) en la cara con vínculos rígidos. Si el nodo no se desplaza ni se gira, al final dispone de una conexión completamente rígida.

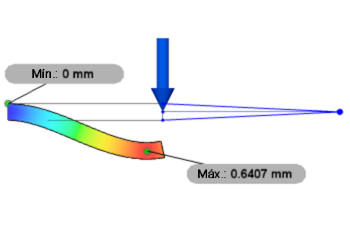

	(b) En este ejemplo, se aplica una restricción fija a un extremo de la viga. Si aplica una restricción remota al otro extremo y fija solo los grados de libertad de traslación, Ux, Uy y Uz, al aplicar una carga a la cara final de la viga, la punta de la viga se puede desplazar Y girar. Observe que la cara se gira para que siempre apunte a la ubicación de la restricción remota.

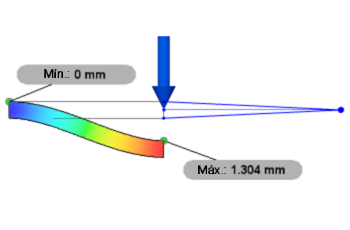

	(c) Si en vez de hacer eso, fija solo los grados de libertad de rotación, Rx, Ry y Rz, y aplica una carga a la cara final de la viga, la punta se desplaza bastante más que cuando solo se fijan los grados de libertad de traslación. Observe que en este caso la cara siempre permanece vertical.

Figura 1: resultado de desplazamiento mediante (a) una restricción remota en la que se fijan los 6 grados de libertad, (b) una restricción remota en la que se fijan los grados de libertad de traslación y (c) una restricción remota en la que se fijan los grados de libertad de rotación.

La configuración predeterminada de una restricción remota es totalmente limitado, lo que sería la aplicación de una restricción fija.
