Aplicar una carga de fuerza remota
Una carga de fuerza remota se aplica en análisis estructurales para representar una carga que se aplica desde un punto del espacio que no se ha modelado.
Haga clic en
(espacio de trabajo Simulación > ficha Configuración > panel Cargas > Cargas estructurales), para abrir el cuadro de diálogo Cargas estructurales.En el cuadro de diálogo Cargas estructurales, seleccione

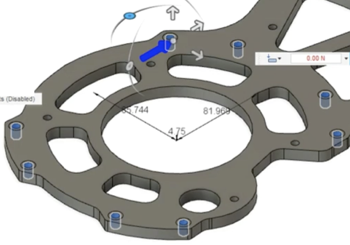

Fuerza remota en el menú desplegable Tipo.En el modelo, seleccione las caras en las que se aplica la carga.
El cuadro de diálogo se amplía para mostrar más opciones de configuración.
En el cuadro de diálogo Cargas estructurales, seleccione la dirección de carga:
Normal aplica la carga normal a las caras seleccionadas.
Ángulo aplica la carga según el ángulo seleccionado.Realice una de las siguientes opciones:
En el cuadro de diálogo de Cargas estructurales, haga clic en
Seleccionar, asociado a Referencia de dirección y, en el modelo, seleccione una cara o una arista para la dirección de referencia.
O bien
Introduzca valores para el Ángulo X, el Ángulo Y y el Ángulo Z
O bien
Utilice los manipuladores para modificar la dirección.
Vector) aplica las cargas especificadas a lo largo de los vectores seleccionados.- Introduzca la carga necesaria en cada dirección del vector.
Si lo desea, haga clic en
Cambiar dirección para invertir la dirección de la carga.Si lo desea, haga clic en el
Modificar unidades para elegir unidades alternativas.Especifique la Magnitud de la carga.

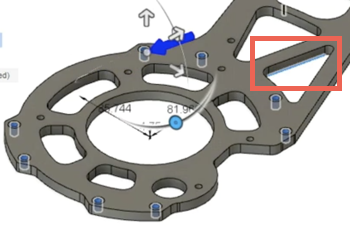

Especifique la ubicación de la fuerza remota.
Realice una de las siguientes opciones:

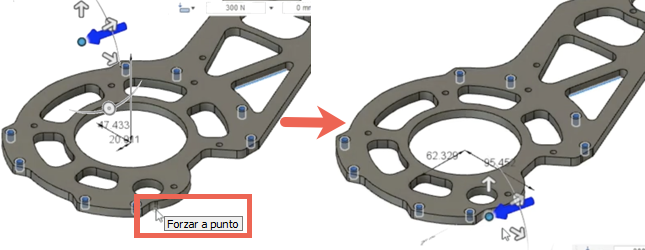

En el modelo, haga clic en una cara o un vértice para forzar el cursor al punto,
O bien
Introduzca valores para Distancia X, Distancia Y y Distancia Z,
O bien
Arrastre el manipulador a la ubicación deseada.
Haga clic en Aceptar para aplicar la carga de fuerza remota y cerrar el cuadro de diálogo Cargas estructurales.
