Conector de cuerpo rígido

Un conector de cuerpo rígido une los grados de libertad de traslación de varios cuerpos. La restricción conector de cuerpo rígido está disponible para los siguientes análisis de simulación:

icono editar Tensión estática

icono editar Frecuencias modales

icono editar Pandeo estructural

icono editar Tensión estática no lineal

icono de edición Simulación cuasiestática de eventos

icono de edición Simulación dinámica de eventos

Nota: Cuando está conectada a cuerpos sólidos, la rotación en los puntos de enlace no está limitada por conectores rígidos. Por ejemplo, si un conector rígido está enlazado a la arista recta de un cuerpo sólido, el cuerpo podrá girar libremente sobre esa arista. Una línea recta de puntos de malla sin rigidez de torsión constituye una bisagra.

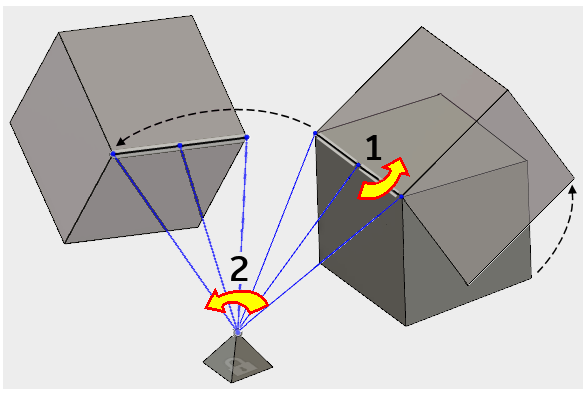

Observe la siguiente ilustración. El cubo puede girar alrededor de la arista en la que está enlazado el conector rígido (se muestra como "1" en la imagen). Además, el conector rígido y el cubo pueden girar libremente sobre el punto de anclaje que está en la punta de la pirámide (se muestra como "2" en la imagen). Ni los vértices ni las aristas de ambos cuerpos sólidos pueden impedir el movimiento de rotación. De hecho, el pico de la pirámide actúa como una unión de rótula, lo que permite la rotación del conector y el cuerpo enlazado en cualquier dirección.

diagrama de conexión rígida entre sólidos

Para evitar este movimiento con solo conectores rígidos, se necesitan tres conectores de cuerpo rígido:

Un conector entre un punto de anclaje de la pirámide y al menos tres puntos no colineales, dos aristas o una cara del cubo
Un conector entre un vértice diferente de la pirámide y un punto, una arista o una cara del cubo
Un conector entre el tercer vértice de la pirámide y un punto, una arista o una cara del cubo. Los tres puntos de anclaje no pueden ser colineales porque formarían una bisagra.

También puede enlazar los puntos de anclaje del segundo o tercer conector rígido a los vértices de los cuerpos sólidos independientes, siempre que los tres puntos de anclaje no sean colineales.
