Resultado de umbrales máximos
El resultado Umbrales máximos muestra los componentes que han superado sus umbrales de temperatura máxima y los componentes que están por debajo. Debe definir el umbral de temperatura máxima para cada componente de interés en la configuración del estudio antes de resolverlo. Al asignar un valor de Umbral de temperatura a los componentes, el resultado Umbrales máximos resalta solo esos componentes y le indica si están por debajo, se acercan o por encima del umbral de temperatura, de modo que pueda tomar medidas.

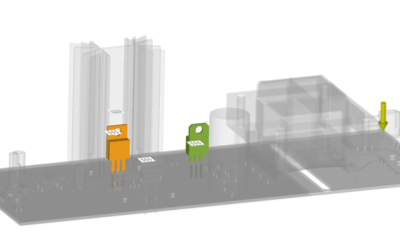

Figura 1:* muestra un modelo en el que dos componentes tienen definidos umbrales de temperatura máxima*.
Cosas que buscar
Al ver el resultado Umbrales máximos, tenga en cuenta lo siguiente:
Rojo: la temperatura del componente supera el umbral de temperatura.
Amarillo: la temperatura del componente está por debajo, pero dentro del 20 %, del umbral de temperatura.
Verde: la temperatura del componente está más del 20 % por debajo del umbral de temperatura.
Sin color, cuando se esperaba ver color: al componente le falta un umbral de temperatura máxima en la configuración del estudio.

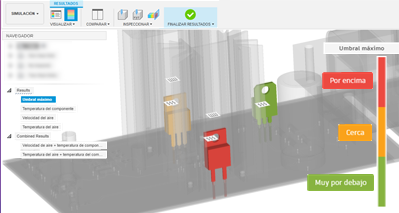

Figura 2: resultado de Umbrales que muestra los dos componentes que tienen un Umbral de temperatura asignado.
Cómo usar este resultado
Utilice este resultado junto con otros resultados para comprender qué afecta a las temperaturas del componente.

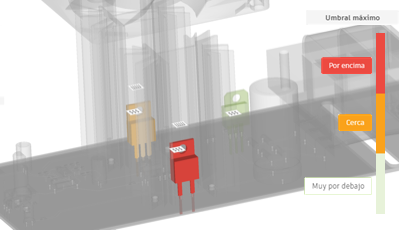

Haga clic en la leyenda interactiva de los componentes fantasma de modo que pueda centrarse en las áreas problemáticas. La longitud de cada sección coloreada de la leyenda refleja la relación de los componentes con umbrales de temperatura que se encuentran en esa categoría.

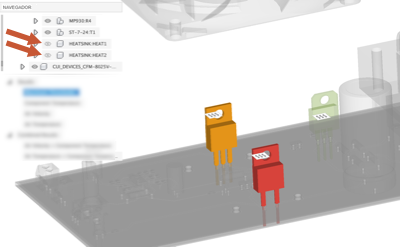

Puede ocultar un componente de la placa, por ejemplo, si enmascara un componente de mayor interés, activando o desactivando su
visibilidad en la carpeta Componentes del modelo.

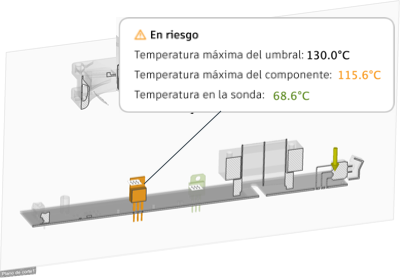

Utilice las Sondas de superficie, las Sondas de punto y los Planos de corte para inspeccionar el resultado con cuidado.
Siguientes pasos
Para solucionar los potenciales problemas que destaca el resultado Umbrales máximos, puede:
- Cambiar los componentes de la placa por otros que toleren temperaturas más altas.
- Seleccionar un componente que cumpla los requisitos de rendimiento pero que requiera una carga de calor interno menor
- Cambiar las dimensiones o el material utilizado en el disipador de calor.
- Añadir un ventilador, si no hay ninguno.
- Cambiar la ubicación del ventilador para alejar la ruta de flujo del fluido de los componentes sensibles al calor.
- Invertir la dirección de soplado del ventilador.
