Umbrales de temperatura en refrigeración de dispositivos electrónicos

El Umbral de temperatura es la temperatura a la que, o superior, el componente puede estar en riesgo de fallo debido al sobrecalentamiento. Puede activar Umbral de temperatura en componentes de la placa de riesgo para resaltar su riesgo de fallo.

En las placas de circuito impreso, hay varios componentes que se calientan y disipan el calor como resultado de la carga de calor aplicada. Por encima de una determinada temperatura, estos componentes pueden sobrecalentarse y, como resultado, podrían presentar el riesgo de que se produzcan errores. La carga aplicada y la temperatura máxima de estos componentes se muestran en la hoja de especificaciones del fabricante.

placa de circuito impreso de la fuente de alimentación 3d

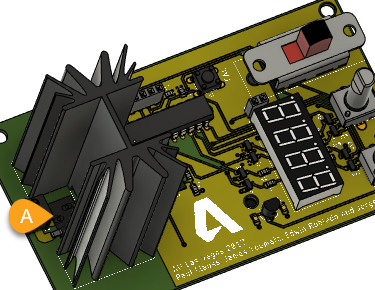

Figura 1: PCB 3D de la fuente de alimentación, con umbral de temperatura de 150 ºC en el componente A.

Nota: Al crear la placa de electrónica en el espacio de trabajo Electrónica de Fusion, los atributos MAXTEMP definidos en el diseño 2D se importan automáticamente en el espacio de trabajo Simulación como Umbrales de temperatura.

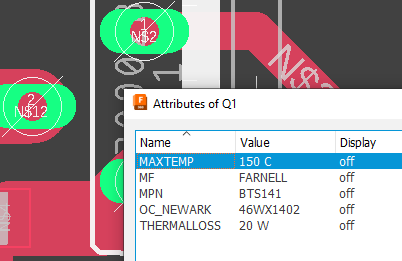

configuración de maxtemp

Figura 2: Parámetro MAXTEMP en placa de circuito impreso 3D.

Cuando se define un Umbral de temperatura, se genera un Resultado Umbral que muestra la temperatura de todos los componentes. Este resultado indica lo cerca que están los componentes con umbrales de temperatura especificados de sus umbrales respectivos.

Nota: No es necesario establecer un Umbral de temperatura en los componentes de la placa, pero el Resultado de umbral solo se genera cuando se especifican umbrales de temperatura.
