Plano de simetría de la optimización de formas

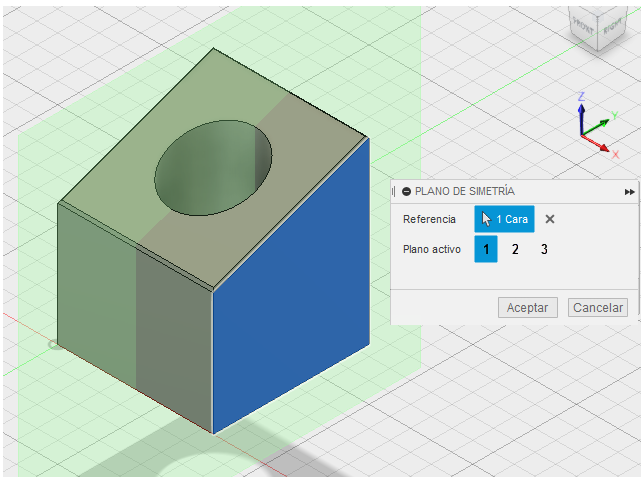

Se utiliza un Plano de simetría para forzar que la geometría optimizada sea simétrica con respecto al plano especificado. Se pueden activar hasta tres planos de simetría en el modelo, basados en la misma cara del modelo.
Los tres planos de simetría
- están basados en la cara seleccionada,
- están en perpendicular unos con los otros
- y pasan a través del centroide del cuerpo.
Los planos (1, 2 y 3) están basados en un sistema de coordenadas local. El plano 1 está en paralelo a la cara del modelo seleccionado y los otros dos planos son perpendiculares al plano 1.
Nota: Una vez definida, aparece la entrada Plano de simetría en el navegador, en el nodo Configuración de optimización de formas, desde donde puede editar su definición.
