Criterios de optimización de formas

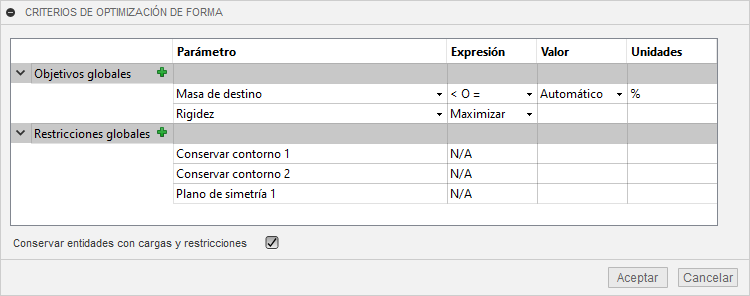

Los Criterios de optimización de formas hacen referencia a los objetivos globales y las restricciones para el análisis. Se muestran en el navegador, en el nodo Configuración de optimización de forma, y también en el cuadro de diálogo Criterios de optimización de forma que se define inicialmente desde el panel Optimización de forma de la barra de herramientas Configuración.
Objetivos globales
Hay dos objetivos globales que se definen por defecto para resolver el estudio. Los objetivos globales predeterminados indican al solucionador que genere una forma que maximice la rigidez de la pieza y reduzca la masa de la pieza en la medida de lo posible.
Masa de destino: por defecto, la Masa de destino se establece en Automático, lo que reduce, con un valor óptimo, la masa de la pieza del cuerpo de destino que no se ha definido como Regiones conservadas. El uso de Auto reduce la posibilidad de crear miembros esbeltos, geometría desconectada o un fallo de resolución. La expresión (< OR =) indica que la masa resultante debe ser menor o igual que el valor especificado. Una malla con alta resolución debe permitir que la geometría optimizada alcance la masa objetivo en un intervalo entre el 3 y 5 %.
Si lo prefiere, puede definir un valor específico para la masa objetivo, pero recuerde que el material no se eliminará de las Regiones conservadas ni de las Entidades conservadas con cargas y restricciones, por lo que debe tener cuidado de no establecer la masa de destino en un valor demasiado bajo cuando la masa de destino se defina manualmente.
Nota: Si establece la Masa objetivo en un valor demasiado bajo, es posible que el solucionador no pueda alcanzar la masa objetivo y que la optimización no se realice correctamente.Rigidez: maximiza la rigidez de la pieza resultante en función de las cargas y restricciones estructurales aplicadas. La masa se reduce eliminando elementos de las áreas que tengan el menor impacto en la rigidez del modelo. En otras palabras, se consigue la relación óptima entre rigidez y masa, lo que permite que la pieza sea lo más ligera posible para la aplicación.
Nota: Este parámetro no se puede editar.
Restricciones globales
La lista Restricciones globales del cuadro de diálogo Criterios de optimización de forma está vacía inicialmente. A medida que se definen Conservar regiones y Planos de simetría, estas restricciones se añaden automáticamente al cuadro de diálogo. Si se suprimen del cuadro de diálogo, también se suprimen de la configuración del estudio.
Tamaño mínimo de miembro es la restricción global final que se puede definir y se añade manualmente al cuadro de diálogo Criterios de optimización de forma.
- El Tamaño mínimo de elemento especifica el límite más bajo para el grosor de cada elemento que comprende la forma optimizada. La restricción Tamaño mínimo de miembro es útil si hay limitaciones prácticas o de fabricación que deben tenerse en cuenta para la pieza.
- Si se define, Conservar regiones se añade automáticamente al cuadro de diálogo. No se pueden editar en el cuadro de diálogo ni se pueden suprimir sin suprimirlos de la configuración del estudio.
- Los planos de simetría, si se definen, se añaden automáticamente al cuadro de diálogo. No se pueden editar en el cuadro de diálogo ni se pueden suprimir sin suprimirlos de la configuración del estudio.
Para obtener más información, consulte una de los páginas siguientes:
Conservar entidades
Por defecto, todas las entidades de geometría en las que se aplica una carga o restricción se conservan en la rutina Optimización de formas. Puede desactivar este comportamiento en la casilla de verificación Conservar entidades con cargas y restricciones en la parte inferior del cuadro de diálogo Criterios de optimización de formas.
