Tipos de simetría
Existen tres tipos de simetría que beneficial el modelado en los análisis de elementos finitos:
Simetría completa: toda la geometría, las restricciones, las cargas físicas y las térmicas son simétricas en uno o varios planos de simetría. Restrinja el siguiente grado de libertad (GDL) de las caras que se encuentren a lo largo de un plano de simetría completa:
- Traslación en la dirección normal al plano de simetría
Nota: Si el plano de simetría no se alinea con un plano global (XY, YZ o XZ), puede aplicar una Restricción sin fricción para evitar la traslación solo en la dirección normal.
La imagen siguiente es otro ejemplo de un modelo totalmente simétrico con los tres planos globales:

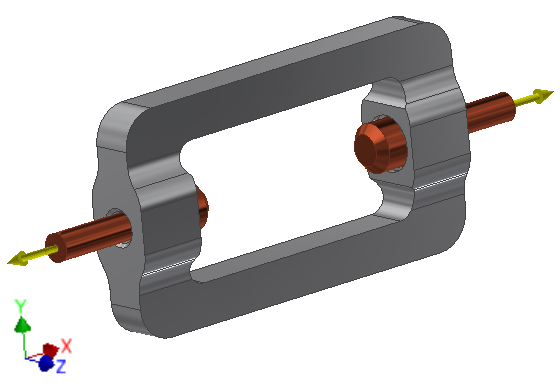

Figura 2a: Modelo completo de un grillete.

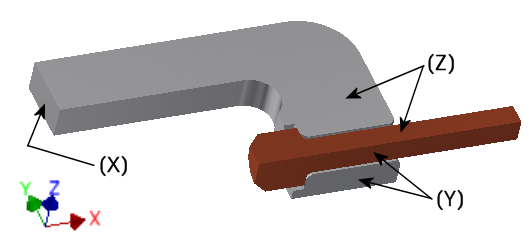

Figura 2b: Modelo con ocho simetrías del mismo grillete.
Nota: Las etiquetas (X), (Y) y (Z) indican las caras que se deben restringir a la traslación en la dirección global X, Y y Z, respectivamente. Este esquema de restricción provoca el mismo comportamiento que el modelo completo. El modelo con ocho simetrías es estáticamente estable, pero es difícil restringir correctamente el modelo completo. Tendría que dividir muchas caras de todo ensamblaje CAD para proporcionar aristas a lo largo de los planos de simetría para restringir el movimiento.
