Visor de resultados estándar
La información de esta sección se aplica específicamente a los resultados creados por los siguientes estudios de simulación:
- Tensión estática
- Frecuencias modales
- Pandeo estructural
- Térmico
- Tensión térmica
- Optimización de formas
- Tensión estática no lineal
- Simulación cuasiestática de eventos
- Simulación dinámica de eventos
La ventana gráfica de estos estudios de simulación tiene dos componentes principales.

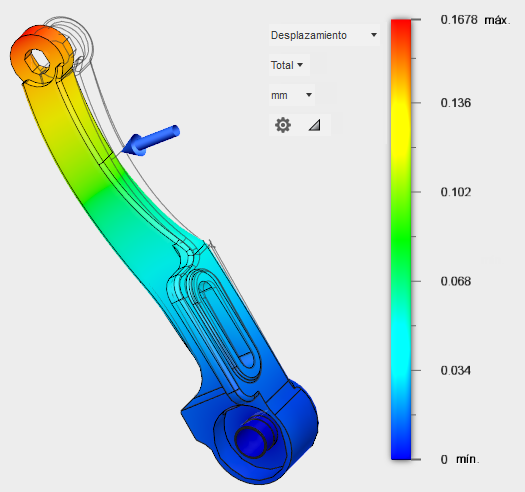

Una presentación gráfica de Volumen 3D del modelo que muestra la variable de resultado seleccionada en el lienzo.
Leyenda que contiene:
Un menú desplegable Selección de resultados para cambiar los resultados. Algunos resultados tienen un segundo menú desplegable para especificar la dirección o un tipo específico de la variable de resultado.
El menú desplegable Unidad para seleccionar unidades.
Opciones de la leyenda para personalizar la vista
Por defecto, los resultados visuales y la leyenda se basan en los elementos visibles. Por lo tanto, al ocultar piezas o cuerpos, se pueden cambiar los valores numéricos y las curvas de nivel de colores. Si hace clic en el icono de visibilidad
situado a la izquierda de una pieza o un cuerpo que aparezca en el navegador (para que sea invisible), todos los elementos que componen esa pieza o ese cuerpo se ocultarán. Puede desactivar la opción "Solo visible" en el panel de configuración de leyenda para mantener los valores mínimo y máximo en función de todos los elementos (incluidos los ocultos).
Siempre que visualice resultados, verá la representación alámbrica del modelo sin deformar. Esta estructura alámbrica sirve para ver claramente el movimiento de la estructura. También puede animar los resultados para ver cómo el modelo se deforma gradualmente desde la geometría inicial hasta la forma final bajo una carga.
Mientras la vista Resultados esté activa, puede crear informes de simulación junto con trazados de contorno de resultados y animaciones. Si cambia el tipo de resultado (por ejemplo, a deformación), la selección se conserva. La próxima vez que active la vista Resultados, se mostrarán de nuevo los resultados de deformación.
