Escala de deformación

La deformación de la geometría suele ser muy pequeña en comparación con el tamaño total del modelo. Con las herramientas de Deformación se puede exagerar el efecto para que pueda ver dónde se produce la deformación con mayor claridad.

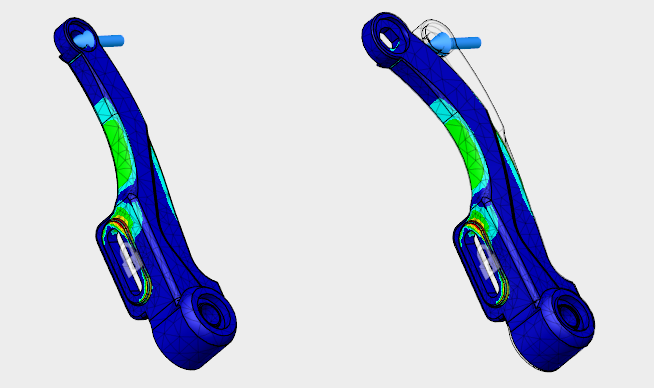

Figura 1: Se muestra sin deformar (izquierda) y deformación ajustada a 5x (derecha) para un modelo típico.

Vista sin deformar

La forma original se muestra sin efectos de deformación.

Deformación real

Se muestra la forma deformada real. Con la excepción de los desplazamiento grandes (estudios estáticos no lineales o simulación de eventos), la deformación real suele ser demasiado pequeña como para que se vea claramente. Esta opción es la predeterminada solo para los estudios estáticos no lineales y los de simulación de eventos.

Deformación ajustada en 0,5x

Esta opción proporciona la mitad de la deformación que la opción predeterminada Ajustada.

Deformación ajustada

Esta es la opción de escala de deformación por defecto para todos los tipos de estudio, excepto para los de Estática no lineal y Simulación de eventos. La escala de deformación es una función del tamaño del cuadro de delimitación del modelo y la magnitud de desplazamiento máxima real. En concreto, el factor de escala es igual a 0,5 * (la longitud diagonal del cuadro de delimitación) / (la magnitud de desplazamiento máxima).

Deformación ajustada en 0,2x

Esta opción proporciona el doble de deformación que la opción por defecto Ajustada (viñeta anterior).

Deformación ajustada en 5x

Esta opción proporciona cinco veces más deformación que la opción predeterminada Ajustada.
