Crear una curva de fusión

Aprenda a utilizar la herramienta Fusionar curva para crear una curva de fusión continua de tangente o curvatura entre los puntos finales de dos curvas o aristas de boceto existentes en Fusion.

Nota: Antes de modificar la geometría del boceto, debe utilizar la herramienta Crear boceto para crear un nuevo boceto o hacer clic con el botón derecho en un boceto existente y seleccionar Editar boceto para acceder al entorno contextual Boceto.

1. En la ficha contextual Boceto, seleccione Modificar > Combinar curva .
2. En el cuadro de diálogo de Paleta de bocetos, seleccione un tipo de Curva de fusión para aplicar restricciones a los puntos de conexión:
   • Curva de fusión de tangente (G1): crea una curva de fusión continua de tangente.
   • Curva de fusión de curvatura (G2): crea una curva de fusión continua de curvatura.
3. En el lienzo, seleccione la primera curva o arista.
4. Seleccione la segunda curva o arista con la que se va a fusionar.

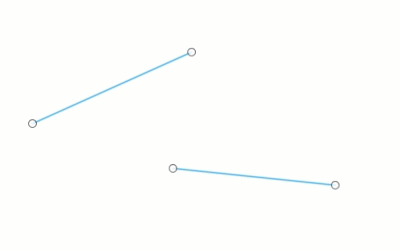

La curva de fusión conecta las dos curvas seleccionadas con la restricción de continuidad en los puntos de conexión y se muestra en el lienzo.

Sugerencias

• Coloque el puntero sobre la segunda curva, más cerca del extremo al que desea fusionar.
• En el lienzo, haga clic en la curva o arista de nuevo para anular su selección.
