InfoDrainage admite dos metodologías de lluvia del Reino Unido. El informe Flood Studies Report (Informe sobre estudios de inundaciones, FSR, por sus siglas en inglés) se publicó a mediados de los años 70, y se utilizaron datos de lluvia entre 1941 y 1970. El Flood Estimation Handbook (Manual de estimación de inundación, FEH, por sus siglas en inglés) se publicó en 1999, y se utilizaron datos lluvia de un conjunto de datos entre 1961 y 1990.
FEH incluye un conjunto de datos más reciente y utiliza un registro de lluvia más amplio para generar la metodología. FEH se centra en los eventos de lluvia de duración de una hora o más. Aunque afirma que es fiable para duraciones más breves, como 30 minutos, con duraciones inferiores es necesario realizar un estudio más exhaustivo. En el informe FSR se analizan las lluvias con períodos inferiores a una hora y, por lo tanto, puede ser más adecuado para duraciones de aguas pluviales más breves, como las necesarias para el método racional modificado.
Es posible que algunas autoridades de aprobación le exijan utilizar una metodología concreta y, al incluir ambos métodos, InfoDrainage permite el cumplimiento de una amplia variedad de requisitos normativos. Si no reciben orientación por parte de una autoridad de aprobación, los usuarios deben consultar las referencias de FSR y FEH, así como las diversas limitaciones de cada método, para evaluar desde el punto de vista ingeniero cuál es la metodología más adecuada.
Debe tener en cuenta que las precipitaciones pueden variar considerablemente para distintas áreas, duraciones y períodos de retorno, por lo que lo más prudente podría ser utilizar ambos métodos de lluvia.

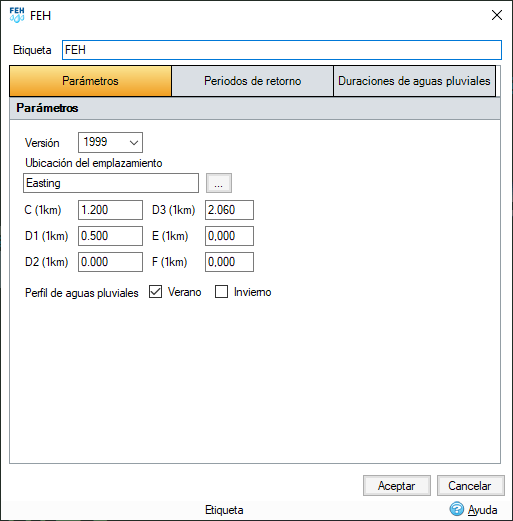

Parámetros
Versión
Seleccione 1999, 2013 o 2022. Con la opción 1999, se pueden escribir las seis constantes de emplazamiento. Los datos de 2013 y 2022 solo se pueden cargar desde un archivo csv/.xml válido y muestran "Punto" o "Cuenca vertiente" en función de los datos del archivo. Si un archivo cargado no contiene datos de 2013 y 2022, la opción está desactivada.
Ubicación del emplazamiento
Este campo descriptivo permite registrar la ubicación del emplazamiento. Si los detalles de FEH se importan desde un archivo .csv/xml, este campo se rellena con los detalles de referencia de rejilla.
Los resultados de FEH 2013 y 2022 deben estar limitados a un período de retorno mínimo de 2 años, ya que el modelo no se ha ajustado para períodos de retorno inferiores a 2 años.
El botón Cargar se utiliza para importar los detalles de un archivo .csv/.xml creado por el paquete de software en FEH CD-ROM. Se importarán la ubicación del emplazamiento y las seis constantes, como se ha descrito anteriormente. Para crear el archivo, inicie el programa FEH CD-ROM y siga las instrucciones que se indican a continuación.
Constantes necesarias
Al especificar las seis constantes necesarias, las profundidades de lluvia C, D1, D2, D3, E y F se pueden calcular para distintas ubicaciones en el Reino Unido e Irlanda.
Aguas pluviales de verano/invierno
Se admiten tanto el perfil de percentil 50 de verano como el perfil de percentil 75 de invierno. La forma del perfil de invierno se basa en la aplicación de la interpolación de Lagrange a los valores de CRP publicados (consulte el informe Flood Studies Report). Se pueden ejecutar uno o ambos.
Generación de parámetros FEH: (con FEH CD-ROM, versión 1 [1999])
- En la pantalla principal, haga clic en el botón "Índice geográfico...".
- Escriba el nombre de la ubicación necesaria y haga clic en "Buscar".
- Se muestra una lista de áreas. Seleccione la entrada necesaria y haga clic en "Mostrar".
- El mapa amplía la ubicación seleccionada y muestra información de cuencas vertientes, etc.
- Con el ratón, seleccione el punto necesario y haga clic en "Consulta".
- Una nueva ventana proporciona parámetros DDF para el punto seleccionado. Haga clic en "Exportar" para guardar estos detalles en el disco.
Generación de parámetros FEH: (con FEH CD-ROM, versiones 2.0 [2006] y 3.0)
- En la pantalla principal, haga clic en el botón "Buscar en el índice geográfico".
- Escriba el nombre de la ubicación necesaria y haga clic en "Buscar".
- Se muestra una lista de áreas. Seleccione la entrada necesaria y haga clic en "Mostrar".
- El mapa amplía la ubicación seleccionada y muestra información de cuencas vertientes, etc.
- Con el ratón, seleccione el punto necesario y, en el menú "Consulta", seleccione "Cuenca vertiente y punto de 1 km".
- Una nueva ventana proporciona parámetros DDF para el punto seleccionado. Haga clic en "Exportar" para guardar estos detalles en el disco. Seleccione "Exportar como CSV (*.csv)" o "Exportar como XML (*.xml)" y active la casilla "Incluir valores de Urban 2000" si es necesario.
El archivo .csv/.xml se crea y ahora se puede importar al software.
Archivos de servicio web
También se pueden cargar archivos CSV y XML generados por el servicio web. Los archivos CSV que contienen solo datos de FEH 1999 no se pueden cargar porque no contienen toda la información necesaria.

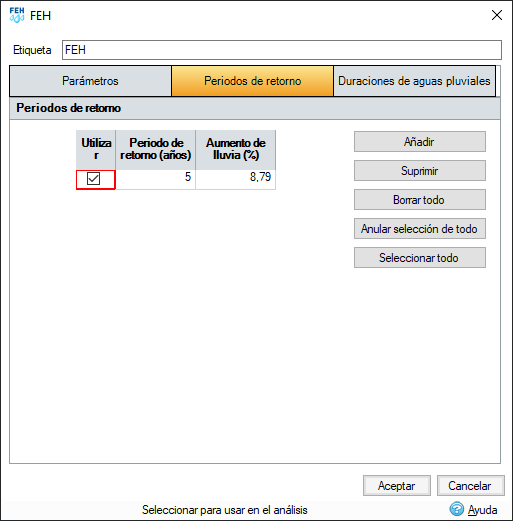

Períodos de retorno
Se proporcionan períodos de retorno de 1 a 1000 años.

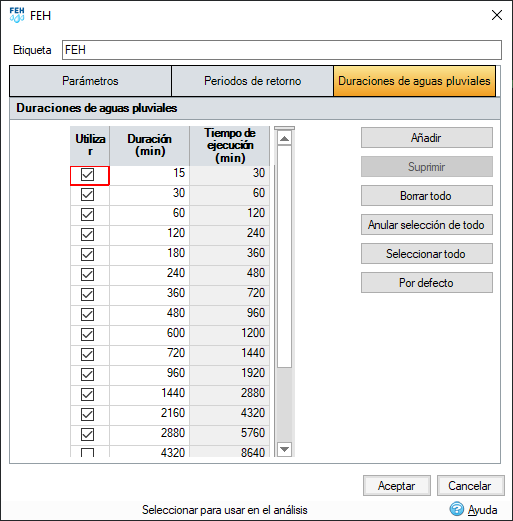

Duraciones de aguas pluviales
Debe especificarse un conjunto de duraciones de aguas pluviales y tiempos de ejecución para que el análisis se ejecute de manera integral.
