Salida de puerta permite modelar un control de puerta. La salida de puerta utiliza la ecuación de Torricelli para calcular el caudal cuando la puerta se sobrecarga. Cuando no está sumergido, el caudal a través de la puerta se calcula mediante la fórmula de vertedero.

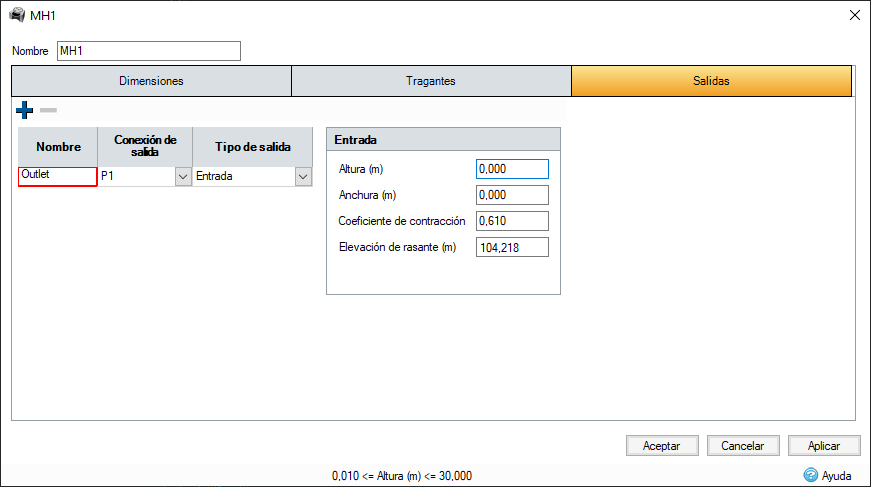

Especificación
Altura: introduzca el tamaño de la puerta.
Anchura: introduzca el tamaño de la puerta.
Coeficiente de contracción: introduzca el coeficiente de contracción de la puerta. Se proporciona un valor por defecto de 0,61 y es adecuado para una puerta vertical
Elevación de rasante : introduzca la elevación de rasante de la puerta.
Cálculos
Cuando la puerta está sumergida, la velocidad de caudal se calcula mediante la ecuación de Torricelli:
Donde:
Ao = área de la abertura de la puerta
He = cabezal efectivo visto por la puerta.
Cd = coeficiente de contracción.
El comportamiento del vertedero se produce cuando la elevación del agua del tragante se encuentra por debajo de la parte superior de la abertura de la puerta:
Donde:
Cd = coeficiente de contracción
b = anchura de la puerta
h = profundidad de agua por encima de la elevación de rasante de la puerta.
Encontrará más información en el Manual de referencia SWMM Volumen II - Hidráulica, disponible aquí.
