Las salidas Hydro-Brake® Optimum restringen el caudal en sistemas de alcantarillado combinados o de saneamiento, o de aguas pluviales o superficiales, mediante la inducción de un patrón de caudal de vórtice en el agua que pasa por el dispositivo, lo que tiene el efecto de aumentar la contrapresión.
Su funcionamiento "hidrodinámico" en lugar de basado en "restricciones físicas" proporciona una regulación del caudal, al tiempo que mantiene mayores distancias de seguridad que la mayoría de los demás tipos de control de caudal, lo que hace que sea menos probable que se bloqueen. Su característica exclusiva de caudal con extremo inicial en forma de "S" también les permite transferir mayores caudales en los extremos inferiores, lo que permite un uso más eficiente de las instalaciones de almacenamiento aguas arriba.
Este documento proporciona directrices relativas a la selección y el uso de los controles de caudal Hydro-Brake® Optimum.
La información proporcionada en esta sección de "ayuda" está destinada únicamente a fines de orientación general, ya que los requisitos pueden variar de una solicitud a otra. Si tiene dudas, o si desea realizar una consulta sobre productos nuevos, póngase en contacto con su distribuidor local de Hydro-Brake®Optimum; encontrará más información a continuación.
|
Hydro International (División de aguas pluviales) y HRD Technologies Ltd Shearwater House Clevedon Hall Estate Victoria Road Clevedon BS21 7RD Reino Unido
Tel.: +44 (0) 1275 337937 (línea directa de atención al cliente de Hydro-Brake®) Tel.: +44 (0) 1275 878371 (consultas generales) Fax: +44 (0) 1275 874979
Sitio web: www.hydro-int.com Correo electrónico: enquiries@hydro-int.com
|
© Hydro International Ltd 2019. Todos los derechos reservados.

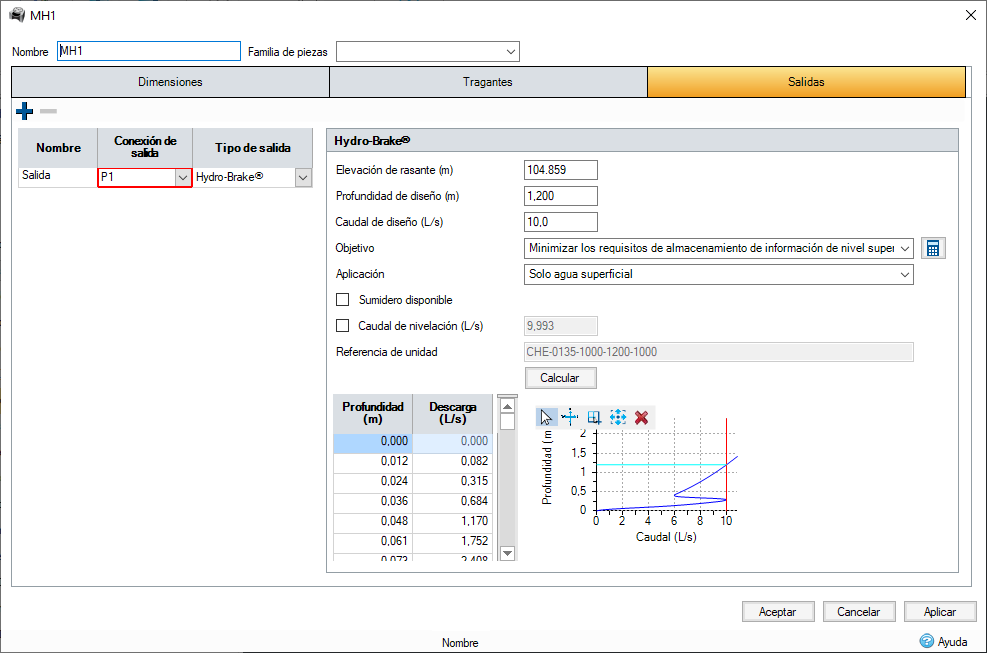

Hydro-Brake® Optimum: especificaciones
Elevación de rasante: la elevación de rasante del control.

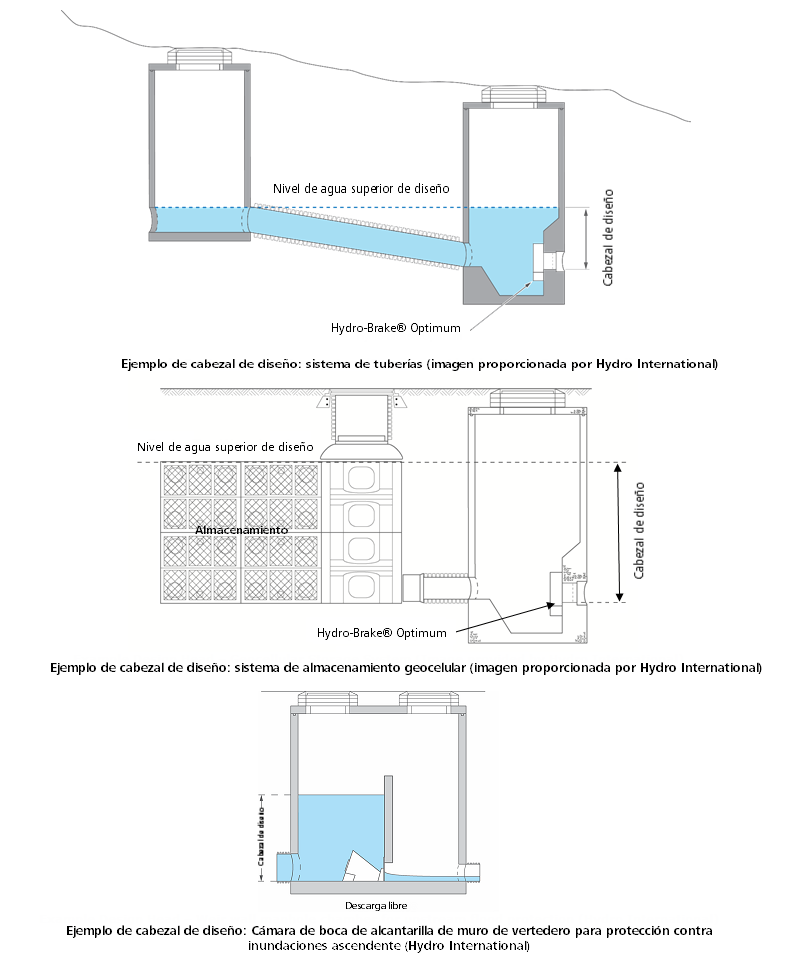

Profundidad de diseño: profundidad de diseño deseada del control (si el vórtice se ha iniciado totalmente). Este dato se debe introducir como una profundidad por encima de la elevación de rasante del control, y variará entre diferentes estructuras y bocas de alcantarilla en función de la profundidad de la estructura de almacenamiento y el desagüe de seguridad deseado.
Caudal de diseño: el caudal de diseño deseado para el control (si el vórtice se ha iniciado totalmente).
Objetivo: el objetivo de diseño del control Hydro-Brake®; consulte la siguiente información.
Aplicación: la aplicación de diseño de Hydro-Brake®; consulte Características hidráulicas a continuación para obtener más información.
Sumidero disponible: indica si existe o no un sumidero para alojar el control de caudal.
Caudal de nivelación: consulte Características hidráulicas a continuación para obtener más información. Si la casilla de verificación no está activada, se establece por defecto en Caudal de diseño.
Referencia de unidad: esta referencia de unidad indica el modelo de Hydro-Brake®.

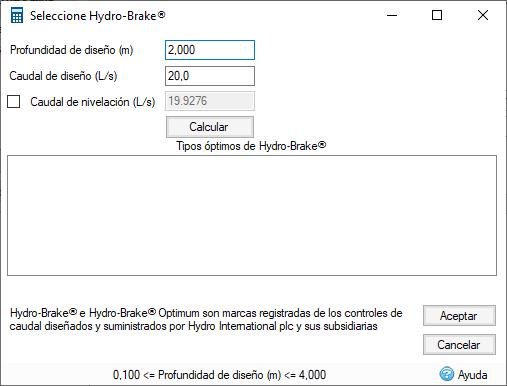

Para ver una lista de las unidades posibles, se facilita una calculadora:
Los valores de Profundidad de diseño, Caudal de diseño y Caudal de nivelación se pueden especificar como anteriormente. Al recuperar los resultados con el botón Calcular, se devolverán los valores de Referencia de unidad y Diámetro de salida de cada Objetivo.
El Hydro-Brake® más eficiente y adaptable para aplicaciones de agua superficial, que ofrece a los ingenieros la capacidad única de adaptar con precisión la respuesta hidráulica del dispositivo para cumplir objetivos de diseño específicos.
El rendimiento hidráulico, el diseño estructural, la adecuación para cada uso, la fabricación y los procedimientos de calidad de Hydro-Brake® Optimum han sido verificados de manera independiente por la British Board for Agrément (BBA) y el Water Research Centre (WRc).

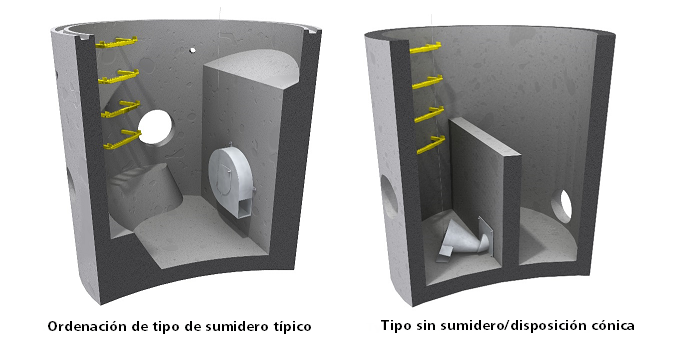

Gamas y modelos óptimos de Hydro-Brake® admitidos:
La tabla siguiente proporciona un resumen de los modelos Hydro-Brake® Optimum admitidos.
|
Estilo/forma típica |
Aplicación |
Notas de diseño/instalación |
|
Tipo de sumidero
|
Solo aguas pluviales/superficiales |
Aprobado por BBA y WRc. Se puede especificar el objetivo de diseño (consulte la sección 4.1 a continuación). Las unidades de tipo sumidero requieren que haya un sumidero para alojar el control de caudal. Las unidades de tipo sumidero no son adecuadas para su uso en sistemas de saneamiento o combinados. |
|
Tipo de no sumidero
|
Saneamiento/combinado y aguas pluviales/superficiales |
Aprobado por BBA y WRc. Se puede especificar el objetivo de diseño (consulte la sección 4.1 a continuación). Las unidades de tipo no sumidero no requieren que haya un sumidero para alojar el control de caudal. En su lugar, la unidad se envía a la cámara. Las unidades de tipo no sumidero son adecuadas para su uso en sistemas de saneamiento o combinados y en sistemas de aguas pluviales o superficiales. |
Características hidráulicas
Por lo general, todos los controles de caudal Hydro-Brake® Optimum deben diseñarse de forma que el caudal de trabajo/servicio no se supere en ningún punto de la curva de cabezal-caudal.
Figura 1: Características típicas del cabezal frente a las del caudal de los controles de caudal Hydro-Brake® Optimum
La curva característica hidráulica de Hydro-Brake® Optimum consta de tres puntos distintos, cada uno de los cuales corresponde a un comportamiento diferente de control de caudal principal:
1) Flush Flo™: el punto en el que el vórtice comienza a iniciarse y tiene un efecto de reducción. La línea roja de la curva característica resalta la velocidad del caudal en el punto Flush-Flo™ (consulte la figura 1 anterior). Este punto de la curva de Hydro-Brake® Optimum suele ser igual, o un valor mucho más cercano, al caudal de diseño máximo (punto de diseño) que en los controles de caudal de vórtice, que provocan que pase más agua por la unidad durante las fases iniciales de un evento de aguas pluviales, lo que reduce la cantidad de agua que se debe almacenar aguas arriba.
2) Caudal de retroceso® : el punto en el que el vórtice se ha iniciado completamente y la curva comienza a regresar para seguir la curva del orificio.
3) Punto de diseño/servicio: la condición de caudal o cabezal deseada.
Cuando se haya completado un diseño de sistema de drenaje en torno al uso de un control de caudal de vórtice determinado, se debe utilizar el mismo control de caudal, o un control de caudal que se haya confirmado que proporciona un rendimiento hidráulico equivalente en todo el intervalo de cabezales, en la instalación final.
Los cálculos del programa se basan en una consideración de la característica hidráulica completa del control de caudal, no solo del punto de diseño o servicio. Es esencial incluir la referencia o el tipo de unidad completos, el diámetro (cuando se indique), el objetivo (cuando se indique) y los puntos de control (cuando se indique) en cualquier especificación.
Guía de selección de Hydro-Brake® Optimum
La selección del control de caudal Hydro-Brake® Optimum más adecuado para una aplicación concreta depende de una serie de consideraciones, como el tipo de sistema de alcantarillado, la característica hidráulica del dispositivo, los espacios libres del dispositivo y las cotas físicas generales. El programa proporciona salidas para las características hidráulicas y el tamaño de salida. En función de la aplicación concreta del control Hydro-Brake® Optimus, se selecciona la unidad de estilo adecuada durante el proceso de diseño del control de caudal.

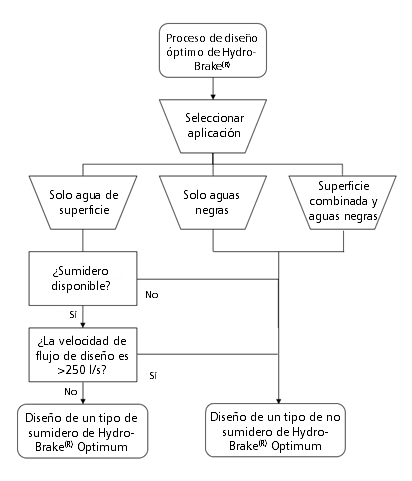

En el diagrama de caudal siguiente se proporciona información sobre el proceso de selección de estilo del Hydro-Brake® Optimus teniendo en cuenta las consideraciones del tipo de sistema de alcantarillado.
Si no se diseña ningún Hydro-Brake ® Optimum:
Si no se puede diseñar un Hydro-Brake® Optimum dentro del software, significa que el dispositivo está fuera de los intervalos de acreditación de BBA y WRc. Esto no significa que no se pueda proporcionar un Hydro-Brake® Optimum, pero se deben tener en cuenta alguna información y algunas consideraciones adicionales en el diseño del dispositivo. Póngase en contacto con Hydro International para obtener más información.
Objetivo de diseño de Hydro-Brake® Optimum
Una característica única de Hydro-Brake® Optimum es la capacidad de manipular el caudal de nivelación, el punto en el que se forma el vórtice dentro del dispositivo para permitir una respuesta hidráulica totalmente personalizada y adaptarse mejor a los requisitos del emplazamiento.
Hydro-Brake® Optimum puede configurarse para dar prioridad a diferentes objetivos hidráulicos adaptando la curva característica de cabezal-descarga.
1) Minimizar los requisitos de almacenamiento (por defecto)
Código de unidad: SHE/CHE
|
|
Esta es la opción por defecto y, por lo general, generará el menor volumen de almacenamiento aguas arriba. Para ello, se alinea el punto de caudal de nivelación con el punto de diseño en la medida de lo posible, al mismo tiempo que se maximiza el cabezal en el punto de caudal de retroceso. Esto permitirá que fluya el mayor volumen posible de agua aguas abajo durante las primeras etapas de un evento de aguas pluviales, lo que minimizará de manera coherente los requisitos de almacenamiento aguas arriba. |
2) Minimizar el riesgo de bloqueo
Código de unidad: SCL/CCL
|
|
Al seleccionar esta opción se maximiza la apertura de entrada y salida de la unidad Hydro-Brake® Optimum para mantener las mayores distancias de seguridad posibles y minimizar el riesgo de que los desechos que se transportan dentro del caudal se adhieran a la unidad. |
3) Prueba futura
Código de unidad: SCL/CCL
|
|
La adición de una puerta de entrada ajustable al módulo Hydro-Brake® Optimum permite ajustar el caudal de diseño hasta un 20 % después de la instalación. Nota: Actualmente, el software no admite el modelado del intervalo de ajuste. Póngase en contacto con su distribuidor local para obtener todos los detalles.
|
4) Perfil de descarga lineal
Código de unidad: SCU/CCU
|
|
Con esta opción se generará un perfil de descarga lo más lineal posible, lo que proporciona un comportamiento hidráulico similar al de una pletina de orificio, pero con distancias de seguridad mucho mayores para reducir el riesgo de bloqueo. |
Los cálculos del programa se basan en una consideración de la característica hidráulica completa del control de caudal, no solo del punto de diseño o servicio. Es esencial incluir la referencia o el tipo de unidad completos, el diámetro (cuando se indique), el objetivo (cuando se indique) y los puntos de control (cuando se indique) en cualquier especificación.
Puede obtener los planos con las cotas completas de todos los controles de caudal Hydro-Brake® Optimum mediante la herramienta de diseño en línea de Hydro International disponible en https://designtools.hydro-int.com o poniéndose en contacto con Hydro International.
