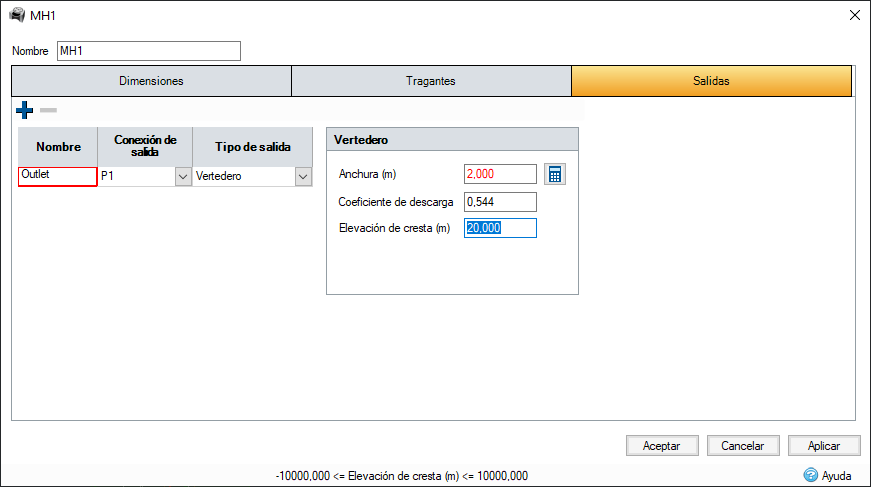

Salida de vertedero permite modelar un control de vertedero rectangular.
Especificación

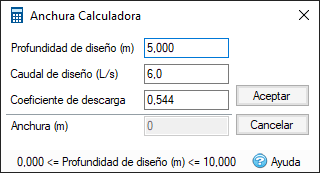

Anchura: introduzca el ancho del vertedero. Si está trabajando hasta alcanzar una descarga máxima permitida, se proporciona una Calculadora para ayudar a ajustar el tamaño del control. Esto proporciona dos parámetros adicionales:
- Profundidad de diseño: introduzca la profundidad máxima de agua hasta la que se está diseñando. Debe introducirse como una profundidad por encima de la elevación de rasante del control y variará en función de la profundidad del control de aguas pluviales y del desagüe de seguridad deseados.
- Caudal de diseño: introduzca el caudal necesario cuando la elevación del agua alcance la profundidad de diseño. Esta debe ser la descarga máxima deseada a través de este control. Tenga en cuenta que si la elevación del agua es inferior a la profundidad de diseño, el caudal puede ser inferior al caudal de diseño y si la elevación del agua supera la profundidad de diseño, el caudal de diseño puede excederse.
Coeficiente de descarga: el coeficiente de descarga depende del tipo de vertedero o de canal elegido. Se proporciona un valor por defecto de 0,544, que suele ser adecuado para caudales que fluyen sobre diques, vertederos horizontales con cresta de punta redonda y canales rectangulares. Se pueden utilizar otros valores y, como en el caso de los demás controles, los valores de los coeficientes de descarga pueden encontrarse en cualquier referencia adecuada sobre estructuras de control hidráulico.
A continuación se ofrece una selección de los coeficientes más comunes.
|
Descripción |
Coeficiente |
Referencia |
|
|
Un vertedero horizontal con cresta de punta redonda (o caudal sobre un dique) |
0,544 |
British Standards Instn (1969) |
|
Un vertedero de perfil rectangular |
0,46 |
Ackers, White, Perkins, Harrision (1978) British Standards Instn (1969) Crabbe (1974) |
|
Vertedero rectangular de placa fina con anchura completa b sin contracciones laterales |
0,59 |
Ackers, White, Perkins, Harrision (1978) British Standards Instn (1965) |
|
Vertedero rectangular de placa fina con contracciones laterales. |
0,56(b +.003) |
Ackers, White, Perkins, Harrision (1978) British Standards Instn (1965) |
Elevación de cresta: la elevación de cresta del vertedero.
Cálculos
El Caudal de vertedero se calcula mediante la siguiente fórmula en condiciones de caudal libre:
donde
Q = Descarga
Cd = Coeficiente de descarga
b = Anchura de vertedero
g = aceleración debida a la gravedad (9,81 m²/s)
h = Profundidad del agua
Cuando la elevación aguas abajo se encuentra por encima de la elevación de cresta, el software utiliza la ecuación de Villemonte para simular la naturaleza sumergida del caudal:
donde:
Qs = Velocidad de caudal sumergida
Q = Velocidad de caudal libre en H
Yd = Profundidad descendente
H = Profundidad de agua en el punto de medida
Encontrará más información en el Manual de referencia SWMM Volumen II - Hidráulica, disponible aquí.
