Para modificar atributos de pilar

Los pilares se generan por defecto al crear un puente. Seleccione estilos de pilar para el puente de un catálogo de componentes de pilar paramétricos y modifique los atributos del pilar en la pila. Puede desplazar, girar o eliminar manualmente pilares en el lienzo.

Nota: Desplace y gire pilares de puente mediante los gizmos de transformación y giro. Cambie el número de pilares de un puente en la pila. Para suprimir manualmente un pilar de un puente, seleccione el pilar y, a continuación, pulse la tecla Supr.

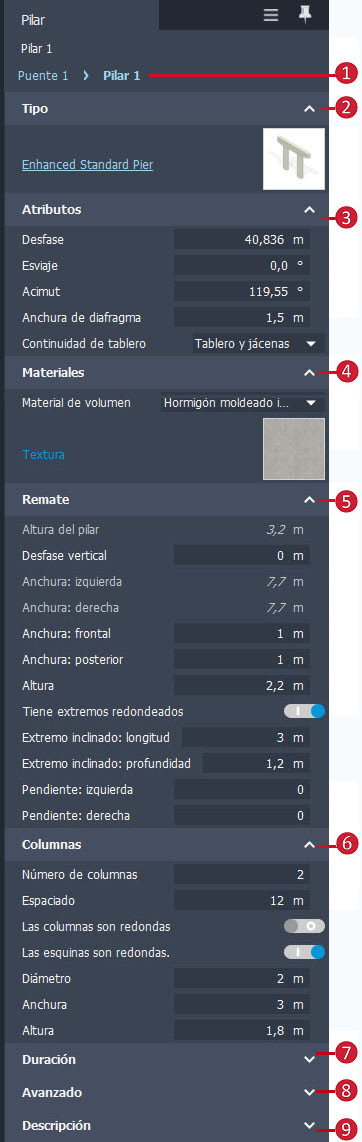

  1. Seleccione el puente y haga clic de nuevo en un pilar para seleccionarlo. Los atributos del pilar se mostrarán en la pila.
  2. La mayoría de los atributos del pilar seleccionado se pueden editar en la pila.

  1. Haga clic en el nombre de pilar actual para ver todos los pilares del puente o seleccione otro pilar con el que desee trabajar.
  2. Type
    • Seleccione el nombre del estilo del componente de base del pilar naranja para seleccionar otro estilo de componente de base del pilar paramétrico en el catálogo.

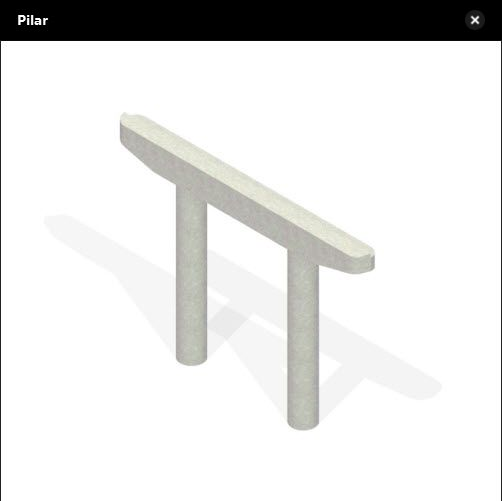

    • Haga clic en la imagen en miniatura para ver una vista esquemática del estilo de componente del pilar actual.
  3. Modifique atributos, como esviaje, desfase y acimut.
  4. Materiales
    • Expanda el menú desplegable para cambiar los materiales de volumen. Elija entre Hormigón prefabricado, Hormigón moldeado in situ, Acero estructural u otro material de volumen. Esta acción provocará que se vuelvan a calcular las cantidades de material del puente. Consulte Para revisar las cantidades de materiales de puentes.
    • Haga clic en la imagen en miniatura de textura para ver un catálogo con los estilos de textura de pilar disponibles. Haga doble clic en un nuevo estilo de textura para aplicarlo al pilar seleccionado. Dichos estilos se guardan en el catálogo de estilos Materials/Bridge.
  5. Remate: modifique las propiedades específicas del estilo de componente de pilar, por ejemplo, Remate y Columnas. Estas opciones varían según el estilo del componente de pilar que elija.
  6. Columna: modifique las propiedades específicas del estilo de componente de pilar, por ejemplo, Remate y Columnas. Estas opciones varían según el estilo del componente de pilar que elija.
  7. Añada los valores de fechas de creación y finalización si desea Usar tiempo de modelado.
  8. Asigne propiedades de orígenes de datos al pilar seleccionado, y añada un vínculo o una información de herramientas. Consulte Acerca de la creación de vínculos, información de herramientas y marcas de agua.
  9. Si lo desea, añada una descripción.
