Referencia de parámetros de rodamiento
Los parámetros de rodamiento especifican la altura y la posición de los rodamientos, en relación con las jácenas y los pilares del ensamblaje.
| Descripción de parámetros | Parámetro de contenido | Valor paramétrico | Conjunto/lectura de InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Altura total del ensamblaje | BearingAssemblyHeight | Altura total del rodamiento. | Sí/No | No | No aplicable |
| * Altura adicional | ExtraHeight | Distancia adicional necesaria para estirar el rodamiento de forma que se ajuste a la separación entre la jácena y el pilar. | No/Sí | No | No aplicable |
| * Talud longitudinal de cielo raso de jácena | GirderSoffitLongiSlope | Ángulo de talud del cielo raso de jácena requerido en la dirección longitudinal (eje Y de la pieza). | No/Sí | No | No aplicable |
| * Talud transversal de cielo raso de jácena | GirderSoffitTransSlope | Ángulo de talud del cielo raso de jácena requerido en la dirección lateral (eje X de la pieza). | No/Sí | No | No aplicable |
| * Talud longitudinal de remate de pilar | PierCapLongiSlope | Ángulo de talud del remate del pilar requerido en la dirección longitudinal (eje Y de la pieza). | No/Sí | No | No aplicable |
| * Talud transversal de remate de pilar | PierCapTransSlope | Ángulo de talud del remate del pilar necesario en la dirección lateral (eje X de la pieza). | No/Sí | No | No aplicable |

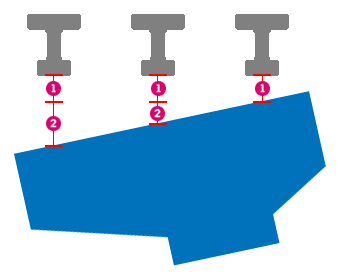

Posición vertical
Cada rodamiento debe establecerse en la altura total del rodamiento. Este valor crea suficiente espacio para el rodamiento entre sus jácenas y soportes. Si la superficie superior de un soporte y la superficie inferior agregada de las jácenas anteriores no son paralelas, no es posible crear exactamente todas las separaciones entre ellas. Se especifica un rodamiento por debajo de una jácena con el parámetro Altura total del ensamblaje. Las jácenas restantes se ajustarán con el parámetro Altura adicional.
 BearingAssemblyHeight |
 ExtraHeight |

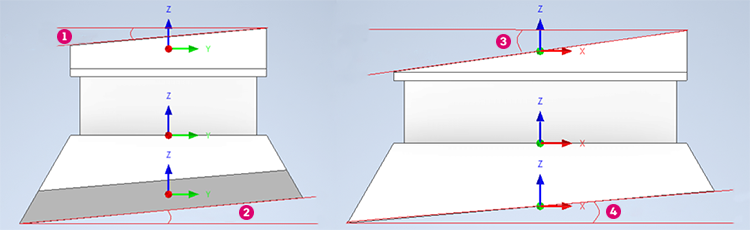

Taludes superiores e inferiores
Los rodamientos también tienen taludes para alinear las partes superiores e inferiores del rodamiento en el ensamblaje.
| GirderSoffitLongiSlope |
 GirderSoffitTransSlope |
| PierCapLongiSlope |
 PierCapTransSlope |
