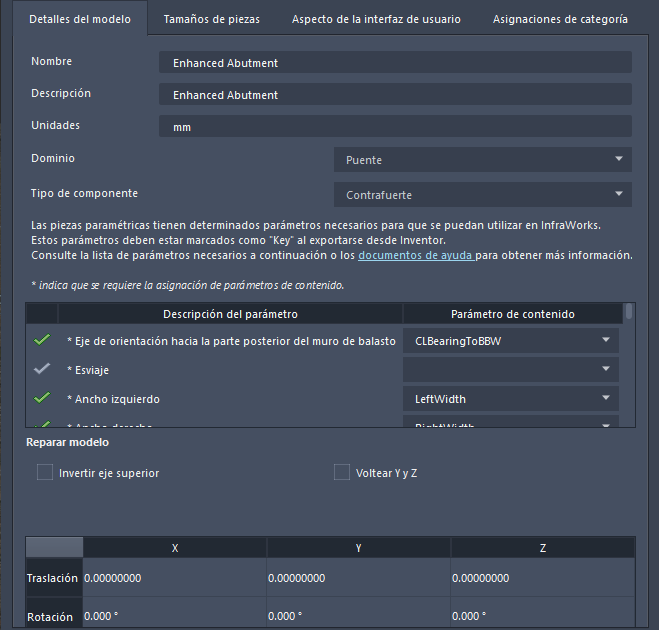

Modelos de estructuras civiles paramétricas: referencia de la ficha Detalles del modelo

Ver en el Explorador: visualice el archivo de origen del componente paramétrico en el sistema local. Se puede utilizar Autodesk Inventor para abrir y modificar la plantilla de formas.

Nombre: permite modificar el valor de nombre para cambiar el nombre que se muestra para esta pieza de componente paramétrico en la Paleta de estilos y el catálogo Seleccionar componente.

Descripción: si lo desea, introduzca una descripción de la pieza de componente paramétrico para su referencia. Esta solo aparecerá en la ficha Detalles del modelo del cuadro de diálogo Configurar modelos paramétricos.

Unidades: las unidades de medida son valores de solo lectura determinados por las unidades de medida utilizadas en Autodesk Inventor o Autodesk Revit para crear archivos de modelos paramétricos. Para cambiar entre unidades métricas e imperiales, es necesario cambiar la configuración de unidades de los archivos de origen en el programa de origen.

Dominio: los atributos Dominio y Tipo de componente de la ficha Detalles del modelo de un nuevo componente paramétrico deben especificarse al añadir un nuevo modelo. Una vez que termine de añadir un modelo, estos valores serán de solo lectura y no se podrán modificar. Para los ensamblajes o las piezas de puente, seleccione Estructuras de puente para continuar. Para túneles, seleccione Túnel. Para las decoraciones, seleccione Mobiliario urbano. Se mostrará "Sin asignar" si este campo está incompleto.

Tipo de componente: los atributos Dominio y Tipo de componente de la ficha Detalles del modelo de un nuevo componente paramétrico deben especificarse al añadir un nuevo modelo. Una vez que termine de añadir un modelo, estos valores serán de solo lectura y no se podrán modificar. Seleccione el tipo de componente adecuado para continuar. Se mostrará "Sin asignar" si este campo está incompleto.

Parámetros necesarios: la ficha Detalles del modelo indica si la pieza paramétrica contiene los parámetros necesarios para este tipo de componente. Una marca de verificación verde confirma que un parámetro necesario está incluido en la plantilla de formas .IPT que define la pieza paramétrica. Se mostrará una X roja junto a cualquier parámetro necesario que no se haya definido en la plantilla de formas para la pieza. No se admiten las piezas paramétricas de puentes y túneles a menos que se hayan definido todos los parámetros necesarios en la plantilla de formas con exactamente la misma convención de nomenclatura que se muestra en la ficha Detalles del modelo.
