Referencia de parámetros de marco transversal
Los parámetros de marco transversal colocan, alinean y muestran el marco transversal y sus piezas.
| Descripción de parámetros | Parámetro de contenido | Valor paramétrico | Conjunto/lectura de InfraWorks | Inventor | Revit |
|---|---|---|---|---|---|
| * Distancia entre refuerzos en la parte superior | DistanceBetweenWebsAtTop | Distancia a lo largo del marco transversal entre los orígenes del refuerzo. En combinación con las cotas de RightGirder, puede alinear la arista derecha del marco transversal con el refuerzo derecho. | No/Sí | No | No aplicable |
| * Talud de refuerzo de jácena izquierdo | LeftGirderWebSlope | Ángulo de talud del refuerzo izquierdo en el sistema de coordenadas del marco transversal. | No/Sí | No | No aplicable |
| * Jácena izquierda | LeftGirder | Longitud de la jácena izquierda en un marco transversal. | No/Sí | No | No aplicable |
| * Talud de refuerzo de jácena derecha | RightGirderWebSlope | Ángulo de talud del refuerzo derecho en el sistema de coordenadas del marco transversal. | No/Sí | No | No aplicable |
| * Jácena derecha | RightGirder | Longitud de la jácena derecha en un marco transversal. | No/Sí | No | No aplicable |
| Mostrar jácena izquierda | ShowLeftGirder | Muestra las representaciones de la jácena izquierda. Es un valor True o False. | No/Sí | No | No aplicable |
| Mostrar jácena derecha | ShowRightGirder | Muestra las representaciones de la jácena derecha. Es un valor True o False. | No/Sí | No | No aplicable |
| Anchura superior | TopWidth | Anchura en la parte superior del marco transversal. Se puede utilizar cuando se encuentra un marco transversal entre 2 refuerzos de la misma jácena. | Sí/No | No | No aplicable |
| * Desfases verticales entre refuerzos | VerticalOffsetBetweenWebs | Diferencia de elevación entre las partes superiores de los refuerzos izquierdo y derecho. Es positivo cuando la parte superior derecha del refuerzo es superior a la izquierda. | No/Sí | No | No aplicable |
| Talud del refuerzo | WebSlope | Ángulo de talud del refuerzo en el sistema de coordenadas del marco transversal. Se puede utilizar cuando se encuentra un marco transversal entre 2 refuerzos de la misma jácena. | Sí/No | No | No aplicable |

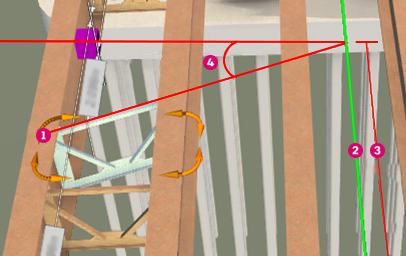

Los marcos transversales se representan mediante una pieza 3D colocada entre 2 jácenas o 2 refuerzos en una sola jácena.
 Origen de marco transversal |
 Desfase a lo largo de puente |
 Alineación de carretera |
 Esviaje entre marcos |

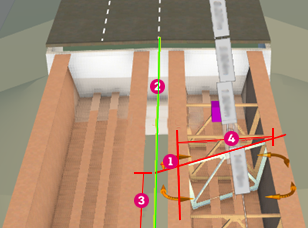

Cuando el marco transversal se encuentra entre 2 refuerzos de la misma jácena, su posición es la misma que la de 2 jácenas, con la excepción de que el origen del marco transversal se coloca horizontalmente en la intersección de la línea inclinada y el origen del refuerzo izquierdo de la jácena. Para determinar la posición del refuerzo izquierdo, la jácena debe proporcionar una cota TopWidth. El origen del refuerzo es el origen de la jácena desplazada a la izquierda por la mitad de TopWidth.
| Origen de marco transversal |
Desfase a lo largo de puente |
| Alineación de carretera |
TopWidth |
Alineación de refuerzo
En muchos casos, el origen del marco transversal termina en la parte superior central del refuerzo de la jácena izquierda. Sin embargo, el marco transversal debe tocar la arista derecha del refuerzo izquierdo. Si la jácena tiene un brida superior, es posible que la parte superior del marco transversal deba desplazarse hacia abajo para que esté en la parte inferior de la brida. Esto se gestiona estableciendo una relación entre el marco transversal y su jácena izquierda. La jácena izquierda proporciona cotas que permitan enlazar correctamente el marco transversal a la jácena. Las cotas exactas proporcionadas dependen totalmente del diseñador de piezas, pero pueden incluir cotas como el grosor de refuerzo y de brida. InfraWorks gestiona esta relación de la siguiente manera:
- Lee todas las cotas de la jácena izquierda.
- Antepone el prefijo LeftGirder a los nombres de cota.
- Pasa estas cotas al marco transversal.
Por lo tanto, la pieza de marco transversal tiene acceso a todas las cotas de la jácena izquierda.
De forma similar, todos los nombres de cota de la jácena derecha tienen el prefijo RightGirder y se pasan al marco transversal para que pueda alinearse mejor con el refuerzo derecho. Cuando solo hay una jácena asociada, las cotas LeftGirder y RightGirder terminan con valores idénticos.
Es importante asegurarse de que un marco transversal sólo esté asociado a jácenas para las que exista una relación entre sus piezas. De lo contrario, el marco transversal no se alineará correctamente con sus jácenas.
LeftGirderWebSlope y RightGirderWebSlope proporcionan los taludes de refuerzo en el sistema de coordenadas de marcos transversales. Cuando el marco transversal tiene dos jácenas, los taludes se basan en la inclinación lateral de cada jácena. De lo contrario, se basan en la cota WebSlope de la jácena.
