Para generar líneas transversales para elementos lineales

Para obtener más información de terreno, genere líneas perpendiculares al elemento lineal.

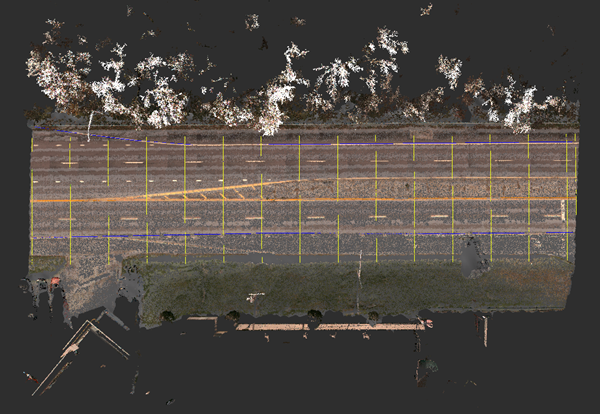

Durante la extracción de elementos lineales, se extraen líneas clave (líneas de rotura o de elementos), pero ninguna información de superficie adicional. Las líneas transversales creadas a intervalos constantes capturan la información de superficie para aumentar la precisión del diseño de carreteras.

1. Con el elemento lineal seleccionado, haga clic con el botón derecho en la línea (no en un vértice) y haga clic en Generar líneas transversales.
2. En el cuadro de diálogo Generar líneas transversales, especifique lo siguiente:
   1. Longitud de línea: la longitud de la línea transversal. El valor de longitud se utiliza si no se selecciona "Recortar en líneas de rotura exteriores".
   2. Distancia entre líneas: la distancia de una línea transversal a la siguiente.
   3. Distancia entre vértices: la distancia entre vértices utilizada para capturar datos de elevación del emplazamiento a lo largo de la línea transversal.
   4. Nota: Si especifica un valor para la distancia entre los vértices que sea mayor que el valor de longitud de línea, InfraWorks utiliza la mitad de este valor para el intervalo de vértice y genera líneas transversales que cumplen con la longitud de línea.
   5. Cálculo de cobertura: un método de cálculo que se utiliza para calcular la elevación del vértice (coordenada Z) en función de los puntos de nube de puntos cercanos. Seleccione Elevación mínima para recubrir la "superficie". Seleccione Elevación máxima o Elevación media para datos de nube de puntos ruidosos a fin de compensar los errores y crear una alineación coherente.
   6. Recortar en líneas de rotura exteriores: active esta opción para recortar automáticamente las líneas transversales a las líneas de rotura más externas a ambos lados del elemento lineal.
3. Pulse Aceptar. Sugerencia: Para suprimir todas las líneas transversales, abra el Explorador del modelo, expanda Línea, haga clic con el botón derecho en Elementos lineales y, a continuación, haga clic en Ver en tabla de datos. Seleccione todos los elementos con el estilo manual Elemento lineal/Transversal y pulse Supr.
