Intercambio de datos con Autodesk ReCap
Importe datos de nube de puntos para generar las superficies de terreno, así como para extraer elementos verticales o lineales de una nube de puntos a fin de modelar las condiciones existentes.
Un flujo de trabajo recomendado consiste en utilizar Autodesk ReCap para procesar los archivos de nube de puntos, importar estos archivos en InfraWorks para la extracción de terreno y elementos, e integrar los elementos extraídos en Autodesk Civil 3D para el diseño.
Datos de terreno de nubes de puntos
La herramienta Generación de terreno de nube de puntos de InfraWorks filtra los puntos que no son de terreno para proporcionar nubes de puntos finas (con una gran cantidad de información) y extraer los datos de terreno en formato ráster. Estas nubes de puntos se pueden utilizar a continuación para crear directamente terreno triangulado o forzar líneas de rotura para obtener más detalles.
Elementos verticales y lineales de nube de puntos
Tras generar el terreno, utilice las herramientas Modelado de nube de puntos y Extracción de elementos lineales para modelar elementos lineales, como árboles o señales de tráfico, y elementos lineales, como líneas de carriles y líneas de bordillo.

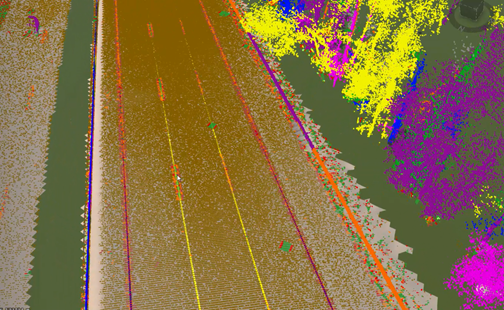

En la siguiente imagen, los elementos lineales se han extraído de una nube de puntos y se ha aplicado un tema para mejorar la visualización.
