La triangulación es una representación en mosaico de una superficie que usa polígonos. Los polígonos más pequeños proporcionan una representación más exacta y mejores estrategias y análisis, pero requiere más recursos del sistema. Por defecto, las superficies de Inventor se triangulan en TruPlan y, a continuación, se consideran superficies de TruPlan. Es posible cambiar la configuración de triangulación de una superficie ocasionalmente, ya sea para mejorar la apariencia u optimizar los recursos del sistema. En el cuadro de diálogo Propiedades de superficie de triangulación, puede cambiar esta configuración, o incluso sustituir una superficie de Inventor por otra.
Cambiar la configuración de triangulación en una superficie

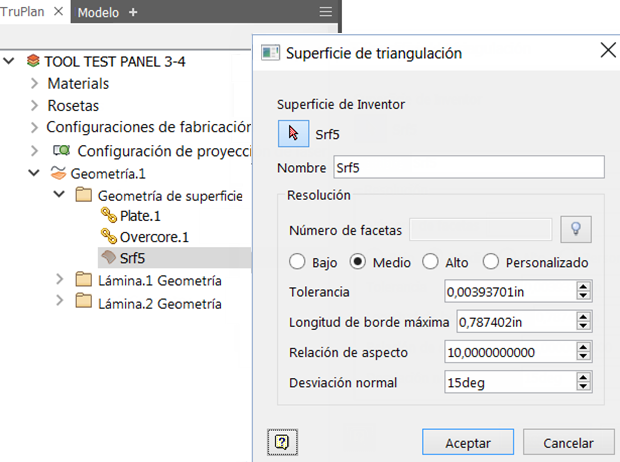

- Haga doble clic en un nodo de superficie de Inventor en el navegador de TruPlan.
Se abrirá el cuadro de diálogo Propiedades de superficie de triangulación.
- Opcional: Escriba un nombre para la superficie en el cuadro Nombre.
Este será el nombre que se mostrará para la superficie en el navegador de TruPlan.

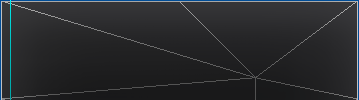

- Amplíe la superficie para ver los polígonos de triangulación.
- Haga clic en Vista previa
y ajuste la configuración de triangulación según sea necesario.

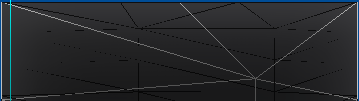

Consejo: Consulte la Referencia del cuadro de diálogo Triangulación para obtener las descripciones de los controles de triangulación.Con la vista previa activada, las líneas negras que representan la nueva configuración se muestran en la superficie junto con los parámetros actuales (líneas blancas).
- Haga clic en Aceptar para guardar la nueva configuración.
Sustituir una superficie de Inventor por otra
En ocasiones, es posible que desee reemplazar una superficie por otra; por ejemplo, si la superficie no tiene la forma correcta o si tiene características que desea cambiar, como el uso de empalmes en lugar de transiciones nítidas.
- Si aún no lo ha hecho, cree un boceto en Inventor para utilizarlo como superficie nueva y añádalo a la pieza de TruPlan.
- En el navegador de TruPlan, haga doble clic en el nodo de la superficie que desee reemplazar.
Se abrirá el cuadro de diálogo Propiedades de superficie de triangulación, donde se muestra el nombre de la superficie en la que se hizo doble clic.
- En la ventana de TruPlan, seleccione la superficie que sustituirá a la actual.
El nombre de la nueva superficie se añadirá al cuadro de diálogo Propiedades de superficie de triangulación.
- Opcional: Ajuste la configuración de triangulación de la nueva superficie.
- Haga clic en el botón de Aceptar.
