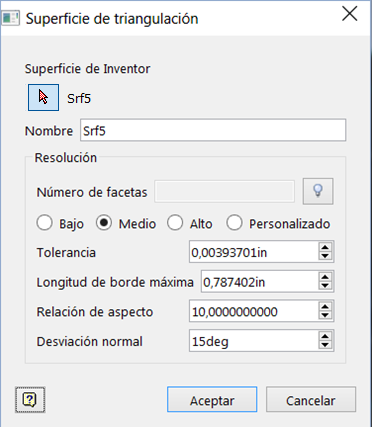

- Superficie de Inventor
- La superficie que se va a triangular. Puede utilizar la flecha de selección para seleccionar otra superficie del modelo que sustituya a la superficie seleccionada.
- Número de facetas
- Un cuadro de solo lectura que muestra el número de facetas (bordes de polígono) generadas en la superficie mediante la configuración de triangulación actuales del cuadro de diálogo.
- Vista previa
- Muestra los resultados de la triangulación en la ventana de la aplicación.
- Valores predefinidos
- Defina los valores de triangulación para predefinir los niveles que siempre serán iguales, independientemente del tamaño de la superficie.
- Bajo: diseñada para dar prioridad al rendimiento sobre la calidad.
- Medio: diseñada para equilibrar el rendimiento y la calidad.
- Alto: diseñada para dar prioridad a calidad sobre el rendimiento.
- Personalizado: indica que se han introducido valores de triangulación propios en el cuadro de diálogo.
- Tolerancia
- La distancia máxima que la faceta se puede desviar de la superficie suave. Los valores más bajos aumentan el número de facetas y el tiempo de procesamiento.
- Longitud de borde máxima
- La longitud de borde máxima en centímetros de cualquier triángulo de la malla. El valor cero indica que no hay máximo. Por lo general, debería empezar con valores entre dos y cinco.
- Relación de aspecto
- La relación máxima entre la longitud y la altura que puede tener un triángulo. Esto ayuda a evitar triángulos finos y largos. El valor cero indica que no hay máximo. Autodesk recomienda comenzar con un valor de cuatro.
- Desviación normal
- La desviación máxima entre las normales de vértice adyacentes; es decir, el ángulo entre las normales. El valor cero indica que no hay máximo.
