Profils en creux

Les objets de talus avec profil en creux permettent de contrôler la visibilité souhaitée d’un terre-plein entre la surface du terrain et le haut du terre-plein. Vous pouvez appliquer un profil en creux uniquement aux objets de terre-plein existants. Utilisez les profils en creux pour spécifier les emplacements des éléments de construction courants tels que le chargement des ancrages, des marches, des escaliers et des voies d’accès.

Ajout d’un profil en creux à l’aide de la palette d’outils Objet talus

1. Si vous ne l’avez pas encore ouvert, cliquez sur l’onglet Analyse > le groupe de fonctions Grading Optimization > Outils d’objet talus pour ouvrir la palette d’outils Objets talus.
2. Cliquez sur Profil en creux dans la palette.
3. Sélectionnez un objet Terre-plein dans votre dessin.
4. Sélectionnez un point de départ pour le profil en creux le long du terre-plein.
5. Sélectionnez l’extrémité du delta Z par rapport à la plateforme.
6. Le groupe de fonctions Propriétés du profil en creux s’ouvre. Spécifiez l’altitude du delta Z par rapport à la plateforme en fonction de vos besoins.

Ajout d’un profil en creux à l’aide du menu contextuel

1. Sélectionnez un objet Terre-plein dans votre dessin.
2. Cliquez avec le bouton droit de la souris sur le bord du terre-plein et sélectionnez Afficher le segment > Ajouter.
3. Sélectionnez un point de départ pour le profil en creux le long du terre-plein.
4. Sélectionnez l’extrémité du delta Z par rapport à la plateforme.
5. Le groupe de fonctions Propriétés du profil en creux s’ouvre. Spécifiez l’altitude du delta Z par rapport à la plateforme en fonction de vos besoins.

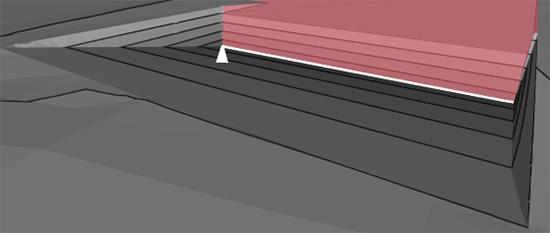

Dans votre dessin, les profils en creux apparaissent sous forme de lignes en gras avec des poignées lorsque le terre-plein est sélectionné. Utilisez les poignées pour effectuer des ajustements.
