Commandes d'Autodesk Inventor
Connecteurs
Un connecteur s'affiche en tant que fonction dans le document d'un composant. Dans le navigateur de modèles, son icône est
.
Dans la fenêtre graphique, le connecteur s'affiche sous la forme d'une sphère jaune avec un axe de trièdre (similaire à un système de coordonnées utilisateur).
- L'axe Z du connecteur représente la direction de la liaison. Si une valeur d'espacement est définie pour la liaison, le décalage suit la direction.
- L'axe X représente la direction de l'alignement.

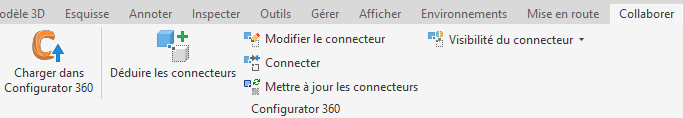

Commandes
Déduire les connecteurs
La commande Déduire les connecteurs déduit des connecteurs d'une liaison d'ensemble.
Un seul connecteur est créé pour chaque document de composant joint. Si le document inclut un connecteur portant le même nom que la liaison, ce connecteur est modifié et non pas créé.

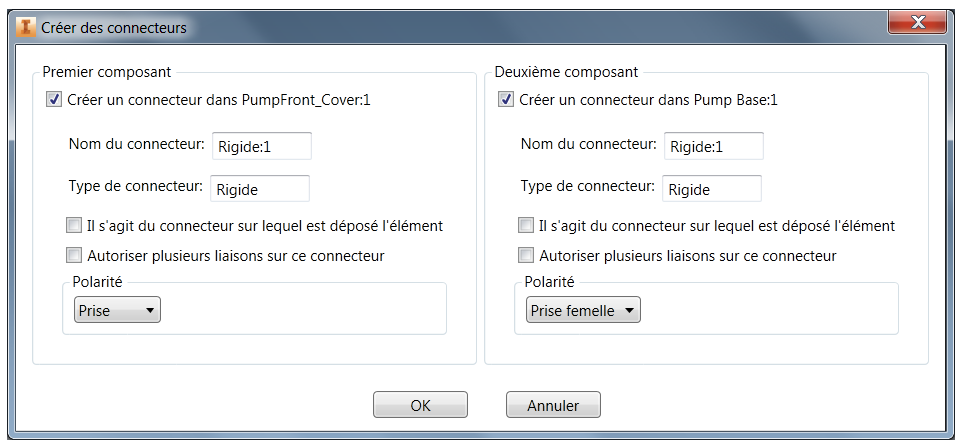

Boîte de dialogue Créer des connecteurs
Les noms de composant s'affichent dans le message "Créer un connecteur dans…" Si vous souhaitez créer (ou modifier) un connecteur dans un seul des composants, désélectionnez l'option pour l'autre composant. Evitez de créer des connecteurs dans l'ensemble de base. Réutilisez un connecteur existant plutôt que d'en créer un autre.
- Nom du connecteur
- Par défaut, le nom du connecteur est identique à celui de la liaison, mais vous pouvez le modifier.
- Connecteur sur lequel est déposé l'élément
- Lorsque vous placez un accessoire sur la conception de l'ensemble de base dans Configurator 360, le système tente de trouver une correspondance pour le connecteur sur lequel est déposé l'élément au niveau du composant sur lequel a été déposé l'accessoire. Si le système détecte une correspondance de connecteur, il crée automatiquement une connexion. En général, cela s'applique uniquement à un connecteur de type Prise.
- Autoriser plusieurs liaisons sur ce connecteur :
- Cochez cette case pour autoriser plusieurs composants à se connecter au même connecteur. Ce paramètre s'applique uniquement à un connecteur de type Prise femelle.
- Polarité :
- Sélectionnez Prise, Prise femelle ou Neutre. Pour créer une liaison entre deux connecteurs, vous devez vous assurer que leurs polarités correspondent.
- Correspondances possibles :
- Prise correspond à Prise femelle et Neutre
- Prise femelle correspond à Prise et Neutre
- Neutre correspond à Prise, Prise femelle et Neutre
Par défaut, le premier composant (mobile, accessoire) est de type Prise et le second (fixe au sein de l'ensemble de base ou ensemble déjà placé) est de type Prise femelle.
Modifier le connecteur
Un connecteur s'affiche sous forme de fonction dans le document du composant. Cliquez avec le bouton droit de la souris sur la fonction dans le navigateur de modèles, puis utilisez cette commande pour éditer les mêmes propriétés disponibles dans la boîte de dialogue Déduire les connecteurs.
Connecter
L'option Connecter est utilisée pour vérifier les opérations liées aux connecteurs dans Inventor. Elle permet de créer une liaison entre deux composants dont les connecteurs correspondent. Dans la boîte de dialogue, tous les connecteurs disponibles s'affichent et peuvent être sélectionnés. Une fois que vous en avez sélectionné un, la sélection désactive tous les connecteurs incompatibles.
Mettre à jour les connecteurs
Bien que le connecteur soit associé à la géométrie sous-jacente de la liaison sur laquelle il a été créé, ce n'est pas le cas des graphiques. Si vous modifiez la géométrie, la position graphique du connecteur devient obsolète. Utilisez la commande Mettre à jour les connecteurs pour actualiser les graphiques. Dans un ensemble, cette option fonctionne dans tous les documents de composant.
Visibilité du connecteur
Ce menu déroulant inclut des cases à cocher permettant d'afficher ou de masquer les graphiques de connecteurs. Dans un ensemble, cette option fonctionne dans tous les documents de composant.
Restrictions
- Les connecteurs ne peuvent pas être déduits d'une liaison dont l'origine est définie sur Entre deux faces.
- Dans Inventor 2014 et 2015, les connecteurs ne peuvent pas être déduits d'une liaison définie sur Décalage de l'origine.
- Déduisez les connecteurs de liaisons dont la plage de mouvement est limitée, mais ces limites ne prennent pas effet dans Configurator 360.
