Vos dessins peuvent inclure des repères de numéros de plan en tant que forme ou texte qui font référence à d’autres dessins. Une fois les dessins extraits et enregistrés dans un dossier, ces repères de numéros de plan commencent à être convertis en liens dans le dossier et ses sous-dossiers. Cela signifie que vous pouvez cliquer sur le dessin et y accéder avec la même valeur d’attribut de numéro de plan.

Assurez-vous que les repères de numéro de plan sont correctement créés en respectant les pratiques recommandées suivantes relatives à la conception de dessins :

• Formes de repères de numéro de plan
• Texte du repère du numéro de plan

Formes de repères de numéro de plan

Conseils d’utilisation	Exemples de pratiques recommandées	Exemples de pratiques déconseillées
Le repère doit être un cercle barré d’une ligne horizontale. Les références triangulaires, rectangulaires et elliptiques ne peuvent pas être traitées.
Le numéro de plan indiqué dans le repère doit correspondre à la valeur d’attribut de numéro de plan du dessin cible.	Le dessin A fait référence au numéro de plan S5.02 du dessin B. La valeur d’attribut de numéro de plan affichée pour le plan B est S5.02.
Le numéro de plan doit être clairement visible à l’intérieur du cercle du repère de vue, sans le chevaucher. Les caractères du numéro ne doivent pas se toucher.
Le numéro de plan doit suivre une police standard de taille raisonnable, semblable aux polices utilisées dans les publications, les revues ou les magazines professionnels.

Texte du repère du numéro de plan

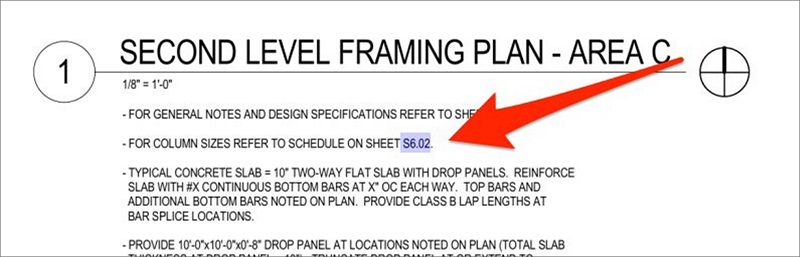

Si le contenu de vos dessins contient des numéros de plan, ceux-ci sont automatiquement liés aux valeurs d’attribut de numéro de plan pertinentes.

Le numéro de plan sous forme de texte doit être identique à la valeur de l’attribut de numéro de plan.
