Guide de création de dessins
Lors de l’extraction automatisée des dessins, notre système de reconnaissance optique de caractères (OCR) lit les fichiers de dessin PDF et extrait automatiquement les numéros de plan et tous les attributs définis dans les modèles de cartouche pour révision.
Cette rubrique présente les meilleures pratiques pour les concepteurs qui travaillent dans AutoCAD ou d’autres logiciels de création. En adhérant à ces principes de base et à ces meilleures pratiques lors de la génération de dessins, vous pouvez augmenter la précision de la capacité de l’OCR à lire les attributs et les valeurs d’attributs.
- Format et emplacement des numéros de plan pour les zones de non-capture
- Libellé du numéro de plan
- Format de la valeur de l’attribut personnalisé
- Paramètres de dessin PDF
Format et emplacement des numéros de plan pour les zones de non-capture
Les instructions suivantes s’appliquent au formatage des numéros de plans lorsqu’un modèle n’est pas sélectionné lors du processus d’extraction. La reconnaissance optique des caractères automatique intervient lorsque le système tente de lire le numéro de plan depuis le cartouche.
| Emplacement | Dans le cartouche situé dans l’angle inférieur droit d’un dessin au format Paysage. |
| Text orientation | Texte horizontal qui se lit de gauche à droite. |
| Taille de la police | Taille de police supérieure à celle du texte environnant. |

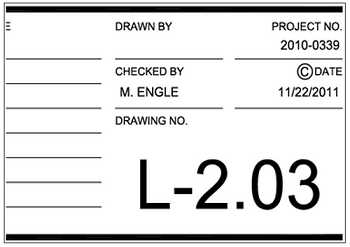

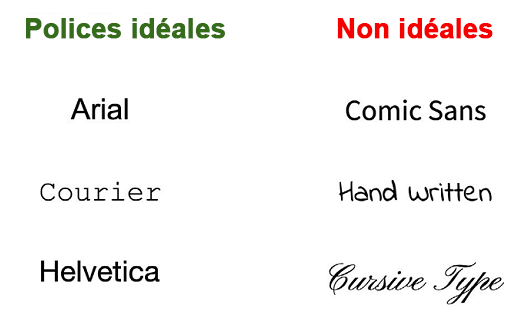

| Type de police | Standard ou police commune avec des caractères continus en gras. Chaque caractère doit être séparé par un espace.  Évitez les italiques, les pochoirs ou les polices qui ressemblent à de l’écriture manuscrite. N’écrivez pas ou ne dessinez rien sur le numéro de plan (ou juste à côté). Exemple idéal de numéro de plan dans un cartouche :  |
Libellé du numéro de plan
Pour la reconnaissance optique de caractères, les numéros de plan commencent par un caractère alphabétique. Les numéros de plan commençant par un nombre qui ressemble à un caractère alphabétique peuvent être extraits en tant que caractère alphabétique. Par exemple, le zéro 0 peut être extrait comme étant la lettre O, ou le 1 peut être extrait comme étant la lettre l. Les numéros de plan peuvent être modifiés au cours de l’étape Vérification et modification des attributs du processus d’extraction et après l’enregistrement.
Format de la valeur de l’attribut personnalisé

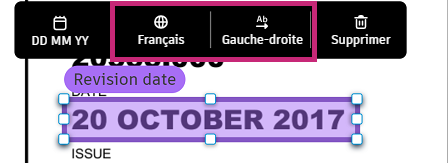

Les paramètres les plus importants pour l’extraction d’attributs personnalisés sont l’orientation et la langue définies dans la zone de capture du cartouche. Les valeurs de texte vertical ou pas en français ne seront pas lues correctement si les options ne sont pas définies correctement. Cela s’applique aux zones de capture de dessins, soit dans des modèles, soit pendant l’extraction.
Numéro de révision : ajoutez le numéro de révision actuel directement dans le cartouche d’un dessin de zone manuel, soit dans des modèles ou à la volée. Ajout au bloc de révision. Cela signifie que vous pouvez toujours extraire les informations de révision les plus récentes.
Reportez-vous à Ajouter et capturer des attributs de cartouche pour plus de détails sur l’ajout d’attributs, le dessin de zones de capture et la vérification des paramètres d’orientation et de langue.
Paramètres de dessin PDF
Vectoriel et raster
Les dessins doivent être générés à partir de leur logiciel de conception d’origine dans un format PDF vectoriel pour une reconnaissance optique de caractères optimale.
Paramètres PPP
Lors de l’exportation de dessins à partir de votre logiciel de conception au format PDF, sélectionnez une qualité d’image appropriée de 150 ppp ou plus, sans artefacts de compression importants.
