Capture ou inversion de la position des composants
Découvrez comment utiliser les commandes Capturer la position et Rétablir pour capturer ou inverser la position des composants dans un ensemble lorsque vous les déplacez dans la zone de dessin dans Fusion.
La commande Capturer la position capture les positions des composants que vous avez récemment déplacés ou fait pivoter, lorsque vous avez l’intention de conserver la position actuelle des composants dans l’ensemble quand vous continuez à modifier et à assembler des composants.
Capturer la position de manière proactive
Dans la zone de dessin, déplacez ou faites pivoter un ou plusieurs composants.
Le panneau Position s’affiche dans la barre d’outils.
Dans la barre d’outils, sélectionnez Position > Position de la capture.
La position actuelle des composants dans l’ensemble est capturée.
Capturer la position lors de l’invite
Dans la zone de dessin, déplacez ou faites pivoter un ou plusieurs composants.
Le panneau Position s’affiche dans la barre d’outils.
Sélectionnez une commande qui dépend de la position actuelle des composants, comme Origine de la liaison.

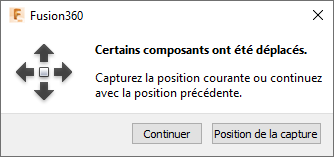

Un message s’affiche, vous avertissant que certains composants ont été déplacés et vous invite à capturer ou à rétablir leur position.
Cliquez sur Position de la capture.
La position actuelle des composants dans l’ensemble est capturée. Vous passez à la commande que vous avez activée.
Rétablir la position de manière proactive
Dans la zone de dessin, déplacez ou faites pivoter un ou plusieurs composants.
Le panneau Position s’affiche dans la barre d’outils.
Dans la barre d’outils, sélectionnez *Position > Rétablir *.
Les composants de l’ensemble sont rétablis dans leur dernière position capturée.
Rétablir la position lors de l’invite
Dans la zone de dessin, déplacez ou faites pivoter un ou plusieurs composants.
Le panneau Position s’affiche dans la barre d’outils.
Sélectionnez une commande qui dépend de la position actuelle des composants, comme Origine de la liaison.
Un message s’affiche, vous avertissant que certains composants ont été déplacés et vous invite à capturer ou à rétablir leur position.
Cliquez sur le bouton Continuer.
Les composants de l’ensemble sont rétablis dans leur dernière position capturée. Vous passez à la commande que vous avez activée.
