Activer le mode de modélisation directe pour une conception
Passez une conception du mode de modélisation paramétrique au mode de modélisation directe pour supprimer des fonctions du montage chronologique et de l’historique paramétrique de la conception dans Fusion. Le mode de modélisation directe est souvent utilisé pour créer une conception rapidement, sans se soucier des fonctions et des relations paramétriques.
À partir du navigateur
Dans le navigateur, cliquez sur le composant par défaut avec le bouton droit de la souris.
Sélectionnez Passer à la modélisation directe
.La boîte de dialogue Supprimer l’historique paramétrique s’affiche.
Cliquez sur Supprimer l’historique paramétrique pour passer en mode de modélisation directe.

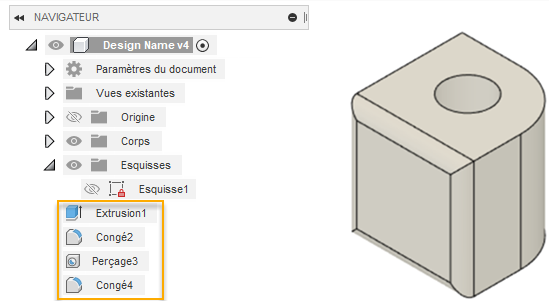

Le plan de montage chronologique et toutes les fonctionnalités créées en mode de modélisation paramétrique sont supprimés de la conception. Des fonctions reconnaissables comme Extrusion, Congé et Perçage sont ajoutées au navigateur. Toutes les nouvelles fonctions que vous créez en mode de modélisation directe ne sont pas suivies de manière paramétrique.
Dans le plan de montage chronologique
- Dans le plan de montage chronologique, à droite, cliquez sur Paramètres
. - Sélectionnez Passer à la modélisation directe .
Le plan de montage chronologique et toutes les fonctions créées en mode de modélisation paramétrique sont supprimés de la conception. Des fonctions reconnaissables comme Extrusion, Congé et Perçage sont ajoutées au navigateur. Toutes les nouvelles fonctions que vous créez en mode de modélisation directe ne sont pas suivies de manière paramétrique.
Conseils
- Dans le navigateur, cliquez avec le bouton droit de la souris sur les fonctions pour les modifier, les dissoudre ou les ** supprimer ** en mode de modélisation directe.
